Die YIHUA IV 3in1 Service-Rework-Station ist eine Kombination aus Heißluftstation, Mikrolötgerät und einer steuerbaren Stromversorgung mit USB.
Die Station besteht aus drei separaten Modulen (Heißluftstation, Mikrolötstation und Stromversorgung). Die Module sind in einem Metallrahmen montiert, sie können leicht entfernt und je nach Bedarf und Ergonomie des Benutzers nebeneinander angeordnet werden. Bei Bedarf kann jedes der Module herausgenommen und separat verwendet werden. Dank der L-förmigen Beine mit Schraublöchern kann der Metallrahmen fest mit der Werkbank verschraubt werden. Die Station eignet sich für Schulwerkstätten, Servicecenter oder zu Hause auf dem Schreibtisch des Funkamateurs. Der Metallrahmen dient auch als Ständer für einen Laptop bis 16" und ein herkömmliches Multimeter mit ausschwenkbarer Halterung kann an der Seite aufgehängt werden.
Das gesamte System besteht aus drei separaten Teilen mit eigener Stromversorgung und Stromkabel, die im Metallrahmen befestigt sind.

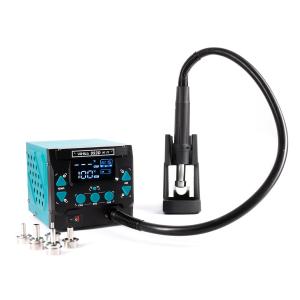

1) Heißluftstation - YIHUA 993DM IV - wird zum berührungslosen Löten/Entlöten von hauptsächlich mehrpoligen SMD-Bauteilen verwendet, wenn verzinnte Anschlüsse gleichzeitig mit Heißluft erhitzt werden. Das Löten und Entlöten von SMD-Bauteilen und integrierten Schaltkreisen mit Heißluft ist eine sehr schnelle und schonende Arbeitsweise bei der Reparatur und Entwicklung von elektrischen Komponenten. ausrüstung.
Die volldigitale Heißluftstation mit einer Eingangsleistung von bis zu 1000 W verfügt über eine Luftpumpe, die Luft durch einen Gummischlauch in den Heißluftgriff drückt, wo sie erhitzt wird. Die Durchflussmenge von 10-120l/min und die Temperatur von 100-500°C der Luft aus dem Handgriff können bequem über die Tasten an den Seiten des blauen LCD-Displays eingestellt werden, das alle notwendigen Informationen anzeigt. Unterhalb des Displays befinden sich drei runde Tasten, mit denen Sie die gespeicherten Temperaturen schnell einstellen können. Die Station wird mit einem stabilen Aufbewahrungsgestell für das Heißlufthandstück geliefert, das horizontal oder vertikal in das Gestell gestellt werden kann. Das Handstück schaltet sich automatisch ab, wenn es in das Gestell gestellt wird, Sie können die Heißluft manuell und mit einer kleinen Taste am Griff des Handstücks abschalten. Die Heißluftdüse kann mit Aufsätzen mit 22 mm Durchmesser bestückt werden, vier runde Aufsätze mit 5, 7, 8 und 10 mm Durchmesser sind im Lieferumfang enthalten und decken die meisten Lötanforderungen ab. Zusätzliche Düsen, wie z.B. quadratische Düsen für IO, können HIER in unserem e-shop erworben werden.
2) YIHUA 939D+IV ESD-Mikrolötgerät zum kontaktbehafteten und bleifreien Löten und Entlöten von SMD- oder THT-Pin-Bauteilen und Schaltkreisen unter Verwendung eines Lötstifts mit austauschbarer Spitze mit integrierter Rückmeldung zur präzisen Sollwert-Temperaturregelung.
Die kompakte digitale Lötstation mit einer Eingangsleistung von bis zu 120 W und einer sehr präzisen Temperatureinstellung von 200-480 °C verfügt über den Lötstift K917 60 W, der mit Spitzen der Serie 900-T kompatibel ist. Für die stufenlose Temperaturregelung wird ein großer Drehknopf unterhalb des Displays mit einem blauen LCD-Display verwendet, das alle notwendigen Parameter anzeigt. Zusätzlich zur Temperaturregelung befinden sich drei runde Tasten auf der Vorderseite der Station, mit denen die für das Löten benötigten voreingestellten Temperaturen schnell abgerufen werden können. Die Station ist mit einer Leerlauferkennung ausgestattet, und nach 10 Minuten, wenn der Stift weggelegt wird, schaltet sich die Heizung ab. Diese Funktion verlängert die Lebensdauer des Stifts und der Spitze, verringert aber auch die Brandgefahr, falls vergessen wird, die Station nach Beendigung der Arbeit auszuschalten. Die Station wird mit einem Stiftständer mit Stifthalter für die Zinnspule, einer 1mm Feder und einem Schwamm zum Reinigen der Feder geliefert.
3) Netzteil mit USB YIHUA 3005D IV 150W ist ein DC-Netzteil 0-30V / 5A , mit einer Leistung von bis zu 150W.
Es eignet sich für die Stromversorgung von elektrischen Geräten und Schaltkreisen in Schullaboren, Entwicklungszentren oder Reparaturwerkstätten.
Das volldigitale DC-Schaltnetzteil bietet eine präzise und gleichmäßige Spannungsregelung im Bereich von 0-30V mit einer Auflösung von 0,1V und einer Genauigkeit von 0,1%+0,01V sowie eine Stromregelung im Bereich von 0-5A mit einer Auflösung von 0,1A und einer Genauigkeit von 0,2%+3mA. Für den Anschluss der Drähte an den Ausgang des Labornetzteils sind an der Vorderseite Schraubklemmen für die Befestigung der Gabel und Löcher für 4mm-Bananen vorhanden. Das Netzgerät ist mit einem blauen LCD-Display ausgestattet, das die eingestellten V/A-Werte anzeigt. Das Netzteil kann in zwei Modi betrieben werden: CC (Konstantstrom) und CV (Konstantspannung) und ist mit einem Überlast- und Kurzschlussschutz ausgestattet. Zusätzlich zu den Ausgangsklemmen befindet sich auf der Vorderseite ein USB-Anschluss, der bis zu 20 W mit einer DC-Ausgangsspannung von 5V/9V/12V±0,2V liefern kann, wobei je nach Ausgangsspannung 4A/2,5A/2A möglich sind. USB ist mit den Schnellladeprotokollen 2.0 und 3.0 kompatibel.
Das Gewicht der gesamten Baugruppe beträgt 9kg, die Abmessungen der Baugruppe im Rahmen 210x200x410mm LxBxT - die Breite ist einschließlich der seitlichen Füße angegeben
Inhalt des Pakets:Heißluftstation - YIHUA 993DM IV, Mikrolötgerät YIHUA 939D+IV, Netzteil YIHUA 3005D IV, Metallrahmen, Stromkabel 3x1m.
