Der
digitale PID-Regler MF 108 - 802 wird zur präzisen und effizienten Steuerung und Regelung nicht nur von Industrieanlagen, sondern auch von gewöhnlichen Haushaltsgeräten wie Heizkesseln, Klimaanlagen, Pumpen und anderen ähnlichen Maschinen und Geräten zum Heizen, Kühlen, Erwärmen oder Pumpen von Wasser
verwendet .
Das Prinzip eines PID-Reglers besteht darin, drei verschiedene Komponenten - proportional, integrativ und derivativ - zu verwenden, um die beste und stabilste Regelung zu erreichen. Durch die automatische Einstellung auf den optimalen Wert unter den gegebenen Bedingungen erreicht der PID-Regler die effizienteste Regelung mit hoher Genauigkeit ohne größere Abweichungen. Die Werte für den P-, I- und D-Anteil können manuell eingestellt werden, aber in den meisten Fällen, insbesondere unter häuslichen Bedingungen, ist es am besten, die Korrektur der einzelnen Anteile der Reglerautomatik anzuvertrauen, die dank der Funktion "Autotuning" die optimalen Werte mit hoher Genauigkeit und Zuverlässigkeit einstellen kann, so dass die Regelung so effizient wie möglich ist.
Der PID-Regler benötigt für seine Funktion einen Eingangswert (z.B. die gewünschte Raumtemperatur), einen Rückführungseingang (bei der Temperaturregelung wird dies ein Temperaturfühler sein) und eine Ausgangssteuerung (Relais, SSR, etc.) zum Schalten der Heizung. Die Automatisierung sorgt dann für die richtige Abstimmung und Einstellung des Systems, so dass die Heizungsregelung so effizient wie möglich ist und die Raumtemperatur ohne merkliche Abweichungen gehalten wird.
Das

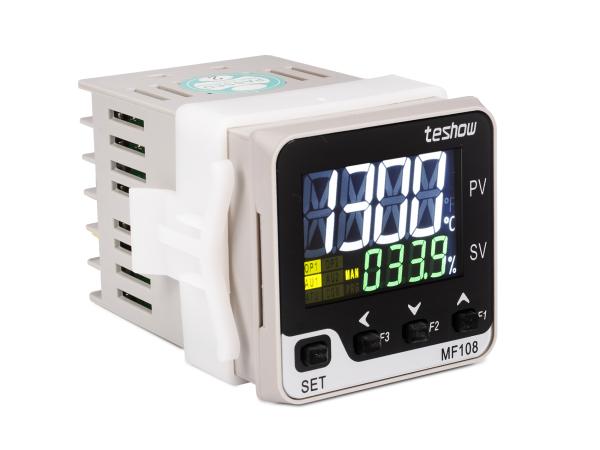

Modell MF108-802 in einem kompakten grauen Gehäuse ist für den Einbau im Rack oder im Armaturenbrett vorgesehen. Im Vergleich zu anderen angebotenen Modellen

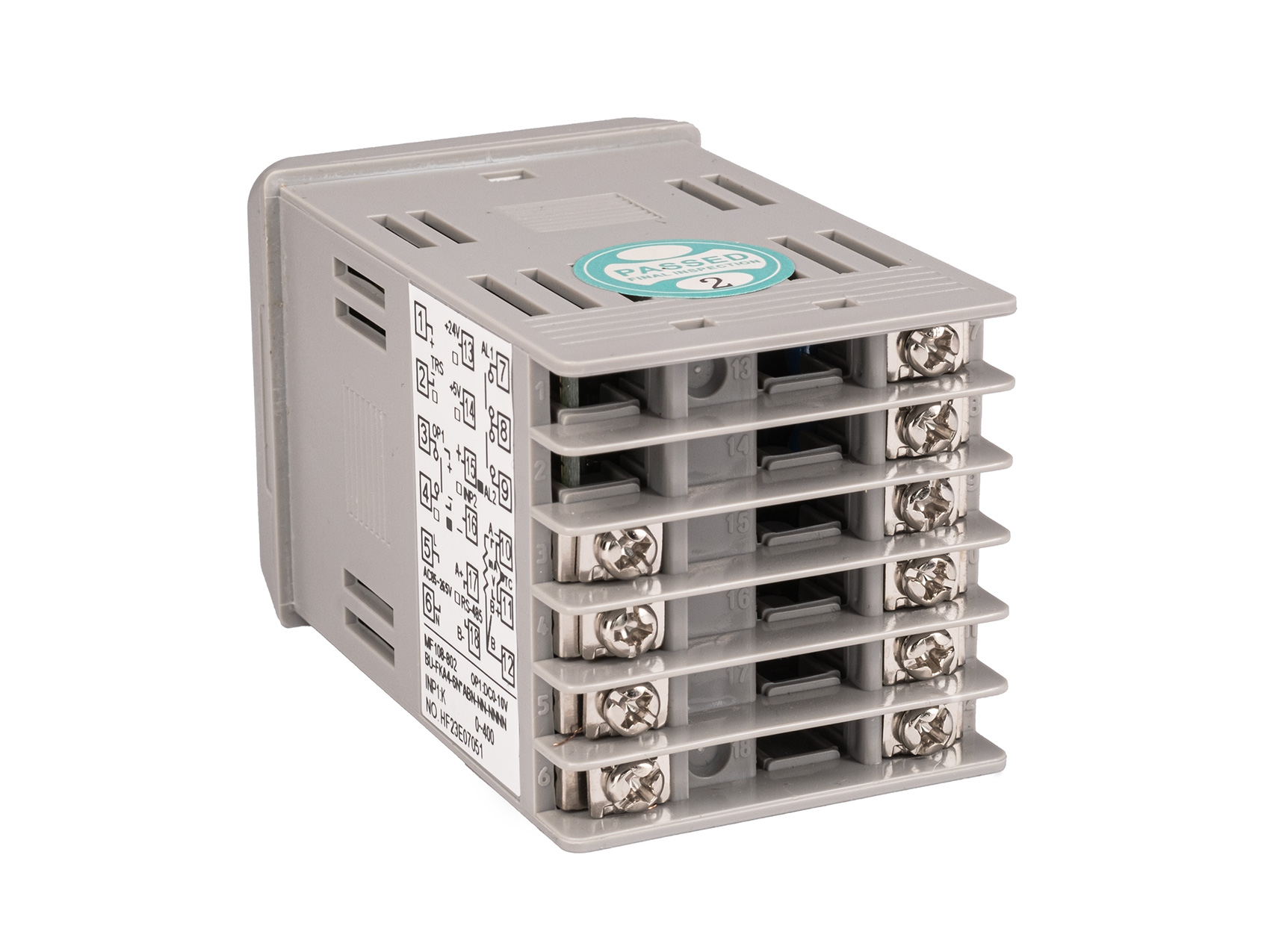

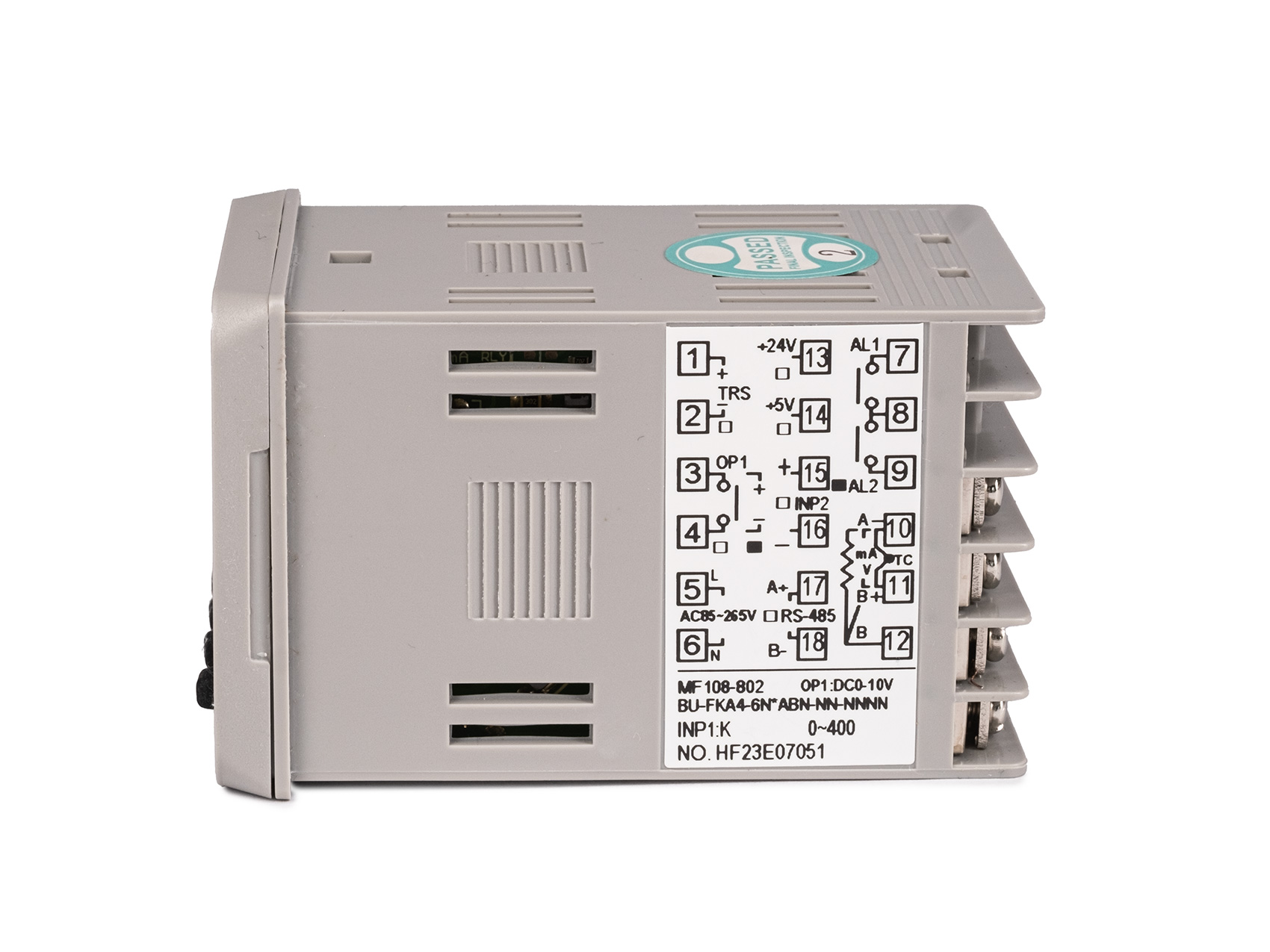

verfügt es über ein großes und helles Display, das auch aus der Ferne gut sichtbar ist. Auf der Rückseite des Controllers befindet sich eine klassische Schraubklemmleiste für den Anschluss der Stromversorgung (AC85-265V 50/60Hz) sowie der Eingangs- und Ausgangselemente. Der Regler ermöglicht die manuelle Einstellung aller Elemente (P, I, D), aber
auch die automatische Abstimmung kann über die Autotuning-Funktion gewählt werden. Diese Funktion wird vor allem von weniger erfahrenen Benutzern genutzt, die keine Erfahrung mit der manuellen Einstellung von PID-Reglern haben. Als Eingang können verschiedene Arten von Temperatursensoren oder lineare Spannungselemente für Druck, Durchfluss usw. angeschlossen werden. Der Regler ist außerdem
mit zwei Lo/Hi-Alarmen zur Warnung vor gemessenen Unter- bzw. Überschreitungen von Grenzwerten ausgestattet.
In unserem Angebot finden Sie drei PID-Regler MF108-802, die sich nur in der Ausgangsregelung unterscheiden
Lagernummer |
Modell |
Ausgang |
104640 |
PID-Regler MF108-802-VN |
für SSR-Relais |
104641 |
PID-Regler MF108-802-6N |
0-10VDC |
104642 |
PID-Regler MF108-802-MN |
5A/250VAC Relais |
Verpackung: PID-Regler, Kunststoff-Verschlussklemme
Parameter
Modell |
MF108-802 BU-FKA4-VN-ABN-NN-NNNN |
Stromzufuhr |
AC85-265V 50/60Hz |
Ausgang |
Spannungsausgang für SSR-Relais |
Eingang |

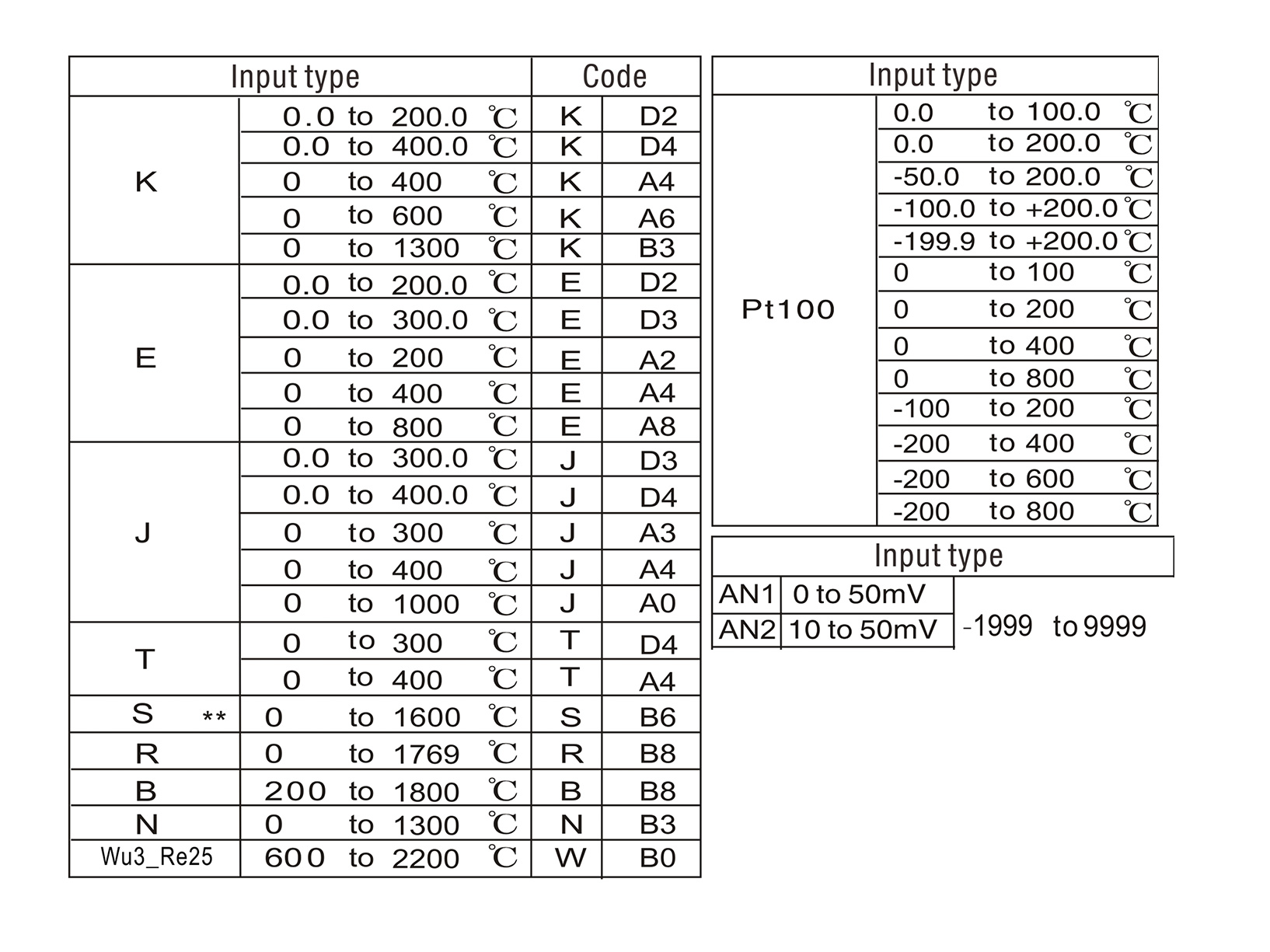

k, E, J, N, Wu3_Re25, S, t, r, b, DC0-50mV, DC.10-50mV |
Anzeige |
LCD |
PV-Anzeige |
Weiß, 13mm Zeichen |
SV-Anzeige |
Grün, Zeichen 7mm |
Einheiten |
°C, °F |
Alarm |
Lo/Hi |
Autotuning |
JA |
Eingänge/Ausgänge |
Schraubklemmblock |
Werkstoff |
ABS |
Verriegelung an der Frontplatte |
kunststoffklammer (mitgeliefert) |
Einbauöffnung |
44,5x44,5mm |
Gesamtabmessungen |
48x48X86,4mm TxHxT |
Gewicht |
120g |
Gewicht der Verpackung [kg]: | 0.148 kg |
Weitere Parameter
