Plattenmultimeter 50V 10A

Panel-Multimeter zur Messung von Gleichspannung von 0V bis 50V und Strom bis 10A. Das Multimeter hat ein Schalttafelformat und ist daher in erster Linie für den Einbau in Heimwerker-Stromversorgungen, Mess- fortsetzung des Textes

Produkt-Code:

102615
vorrätig (6-25 St.)
Plattenmultimeter 50V 10A 102615 https://www.verpackungsgerate.de/images/produkty/1/2679/panelovy-multimetr-50v-10a_1520263643.jpg
Cena: 321.30
Dostupnost: vorrätig 6-25 St.
Preis mit Mehrwertsteuer Preis ohne Mehrwertsteuer
13,97 € 11,74 €
ks

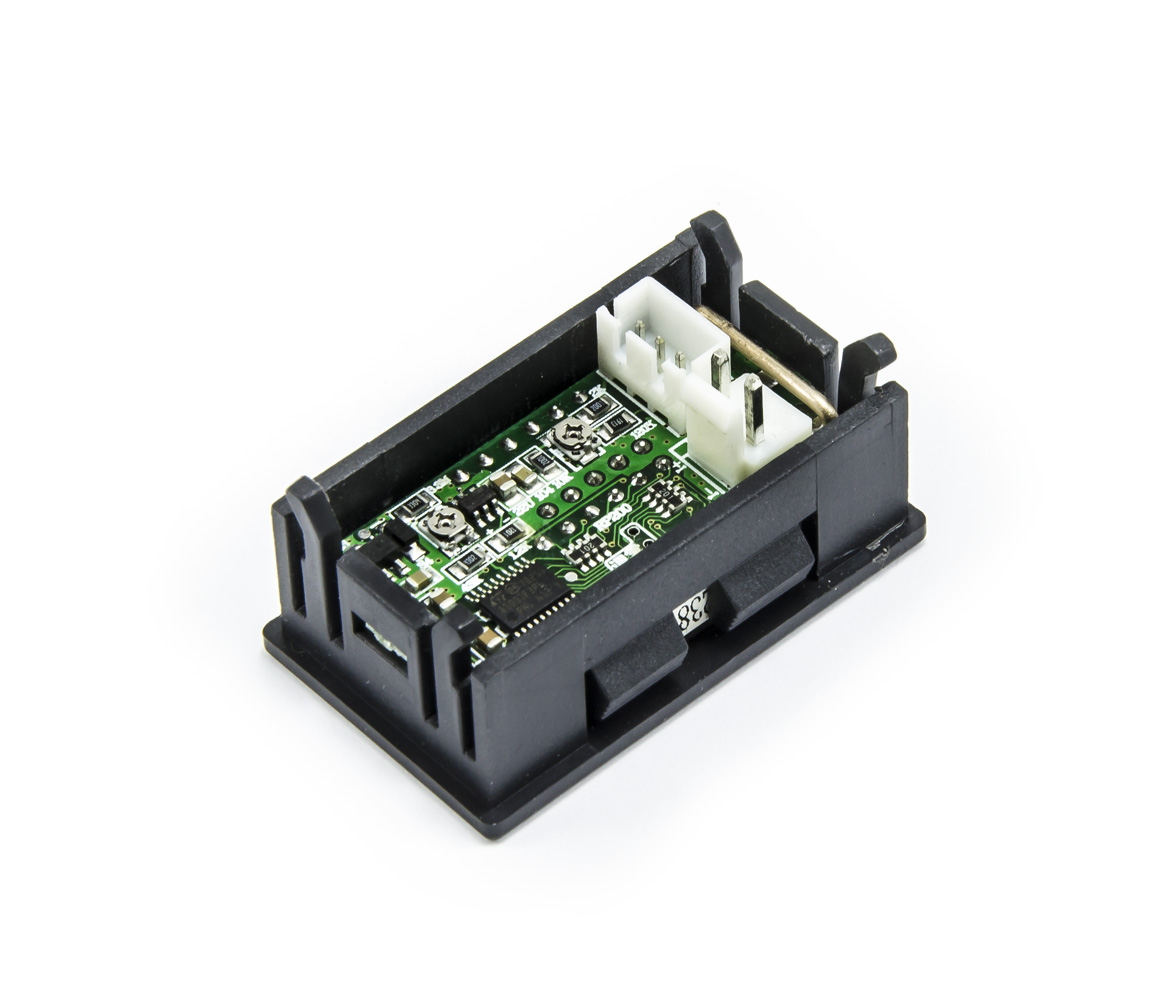

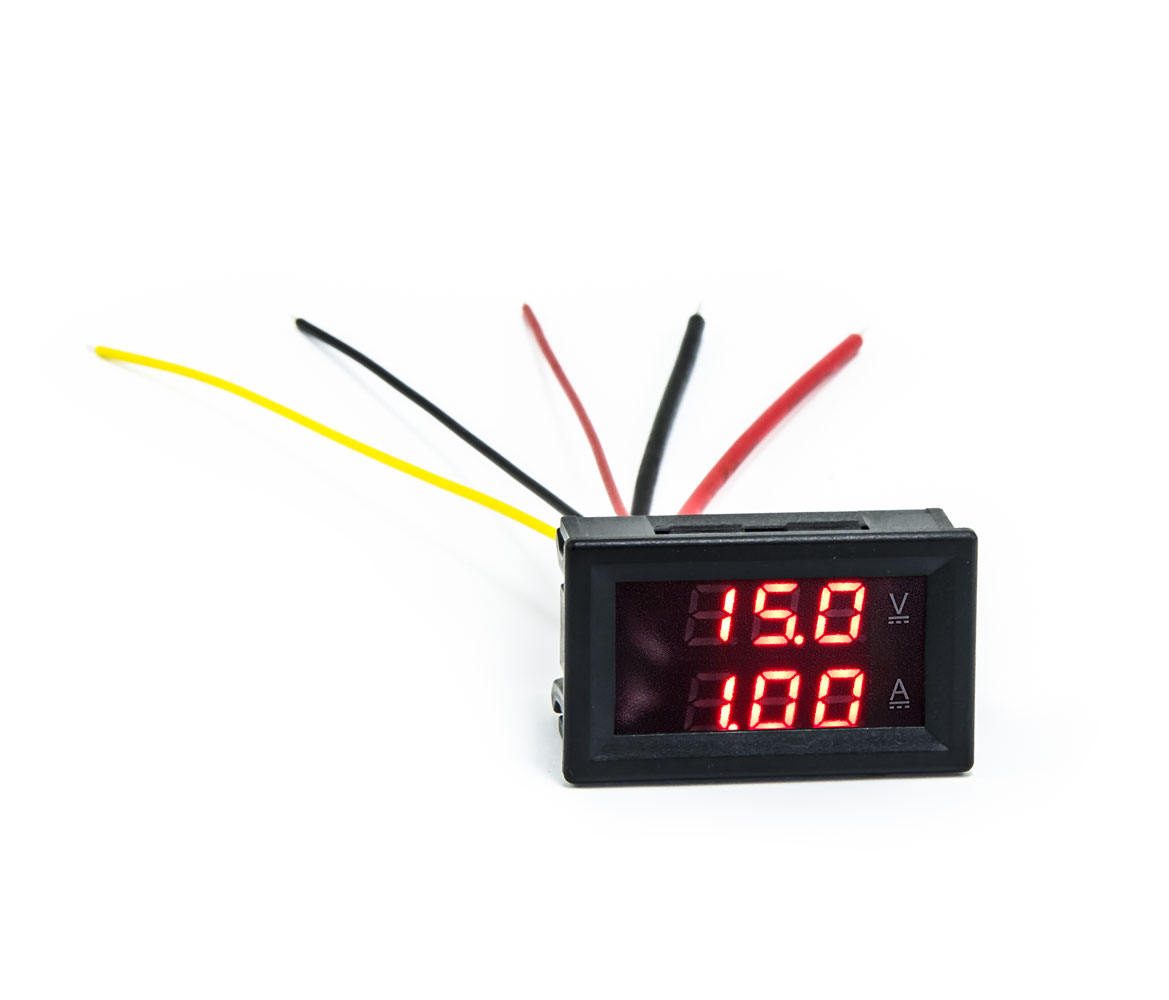

Panel-Multimeter zur Messung von Gleichspannung von 0V bis 50V und Strom bis 10A. Das Multimeter hat ein Schalttafelformat und ist daher in erster Linie für den Einbau in Heimwerker-Stromversorgungen, Mess- und Schalttafeln und überall dort, wo Gleichspannung und -strom geprüft werden müssen, vorgesehen. Das Multimeter hat eine Standard-Panelgröße - 45x27mm und eine Gesamttiefe von 22mm. Aufgrund seiner kompakten Größe kann dieses Multimeter selbst in die kleinsten Stromversorgungen eingebaut werden. Die zweizeilige, dreistellige Anzeige besteht aus roten LED-Segmenten und ist somit sehr gut ablesbar. Dieses Multimeter verfügt bereits über einen eingebauten Shunt, so dass ein externer Shunt nicht erforderlich ist. Auf der Rückseite befinden sich zwei Trimmer, mit denen die einzelnen Messgrößen kalibriert werden können. Das Multimeter wird über ein externes 4-12-V-Gleichstrom-Netzteil (nicht im Lieferumfang enthalten) mit Strom versorgt.

Das Voltmeter misst mit einer Dezimalstelle - 0,1V (100mV) und das Amperemeter mit zwei Dezimalstellen 0,01A (10mA)
Das Multimeter wird mit der erforderlichen Verkabelung (einschließlich Steckern) geliefert

Parameter
TypFür den Wiederaufbau
Messung der Spannung 0~50V DC (0,1V Auflösung)
Messung des Stroms 0 ~ 9,99A (0,01A Auflösung)
Abmessungen über Rahmen 47.7(B) x 28,6(H) x 22,8(T) mm
Eingebaute Abmessungen 45 x 27 mm

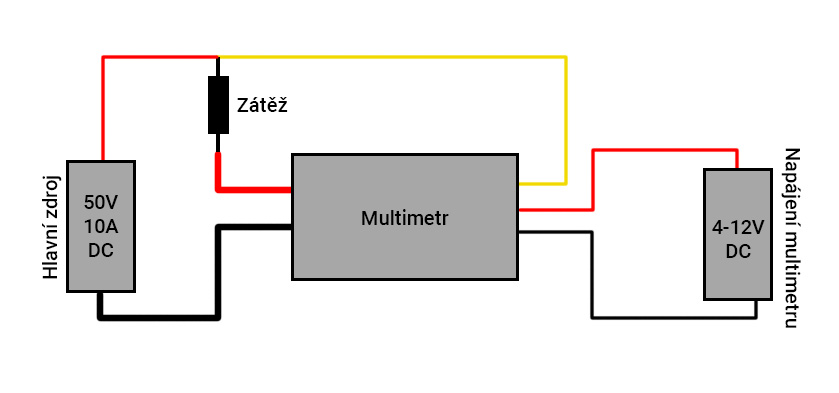

Speisung von externer 4-12V (<20mA) Stromversorgung
Messgeschwindigkeit 3x/s
Betriebstemperatur -10 bis 60°C
Gewicht der Verpackung [kg]:0.02 kg
Weitere Parameter
TypFür den Wiederaufbau
Messung der Spannung 0~50V DC (0,1V Auflösung)
Messung des Stroms 0 ~ 9,99A (0,01A Auflösung)
Abmessungen über Rahmen 47.7(B) x 28,6(H) x 22,8(T) mm
Eingebaute Abmessungen 45 x 27 mm
Speisung von externer 4-12V (<20mA) Stromversorgung
Messgeschwindigkeit 3x/s
Betriebstemperatur -10 bis 60°C
Gewicht der Verpackung [kg]:0.02 kg
