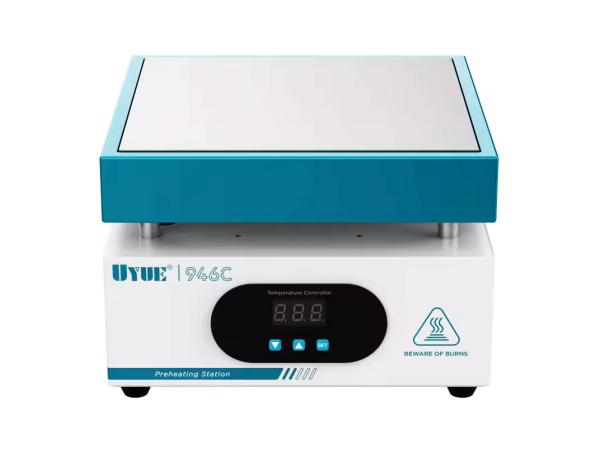

Kontaktlötplatte Typ 946C

Station für die direkte Kontakterwärmung von Bauteilen durch Auflegen auf eine Heizplatte. Die Heizfläche beträgt 200x200 mm, und im Gegensatz zur HT-R260-Station verfügt sie nicht über einen unbeheizten Teil, um fortsetzung des Textes

Produkt-Code:

100046

Varianten:

vorrätig (6-25 St.)
Kontaktlötplatte Typ 946C 100046 https://www.verpackungsgerate.de/images/produkty/1/64/kontaktni-pajeci-deska-typ-946c_1575533644.jpg YIHUA
Cena: 5474.00
Dostupnost: vorrätig 6-25 St.
Preis mit Mehrwertsteuer Preis ohne Mehrwertsteuer
244,38 € 205,36 €
ks
Station für die direkte Kontakterwärmung von Bauteilen durch Auflegen auf eine Heizplatte. Die Heizfläche beträgt 200x200 mm, und im Gegensatz zur HT-R260-Station verfügt sie nicht über einen unbeheizten Teil, um die gelöteten Komponenten durch Ziehen auf den kalten Teil zu kühlen. Die Aluminiumplatte wird durch zwei Heizelemente mit einer Gesamtleistungsaufnahme von 800 W gleichmäßig über die gesamte Oberfläche auf die gewählte Temperatur erhitzt.

die Anzeige und Einstellung der gewünschten Temperatur ist digital und erfolgt über Tasten unter dem segmentierten LED-Display. Im Vergleich zur HT-R260 ist es nicht möglich, höhere Plattentemperaturen als 350°C einzustellen. Wenn es jedoch zum Löten von elektronischen Bauteilen mit Zinnlegierungen verwendet werden soll, ist der angegebene Wert der Höchstwert und darf für diese Verbindungstechnik nicht überschritten werden.

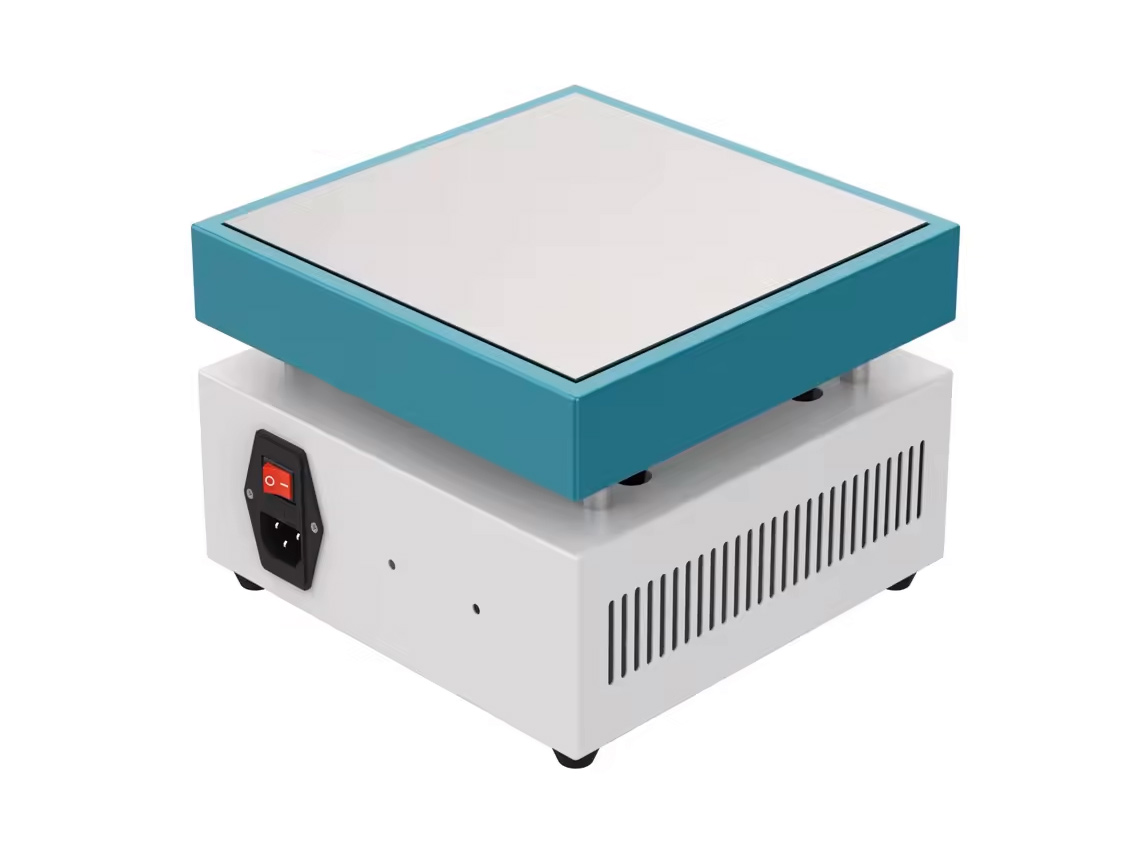

Die Heizplatte ist durch eine geeignete Konstruktion (siehe Foto) vom Trägerchassis mit der Steuerelektronik getrennt, was einen kontinuierlichen Betrieb ermöglicht, ohne dass eine Erwärmung des Basisteils zu befürchten ist.

Die absolut flache Platte mit regulierbarer Temperatur ist auch ein hervorragender Helfer beim Austausch von Displays oder rissigen Touch-Oberflächen von Smartphones. Das geklebte Digitizer- und LCD-Set muss auf eine relativ hohe Temperatur und vor allem vollflächig erhitzt werden, damit sich das Display vom Touchscreen ablösen lässt. Das Erhitzen der verklebten Komponenten mit einer Kontaktheizung ist eine zuverlässige Methode zum Lösen der Verklebung und zum Ersetzen von gesprungenem Glas.

Ein Beispiel für die Verwendung einer Kontaktvorwärmung finden Sie in der Station HT-R260.

Parameter
Vorheizen
Heizungsbereich200 x 200 mm
Temperaturanzeigedigital (Anzeige)
Temperaturkontrolledigital (Drucktasten)

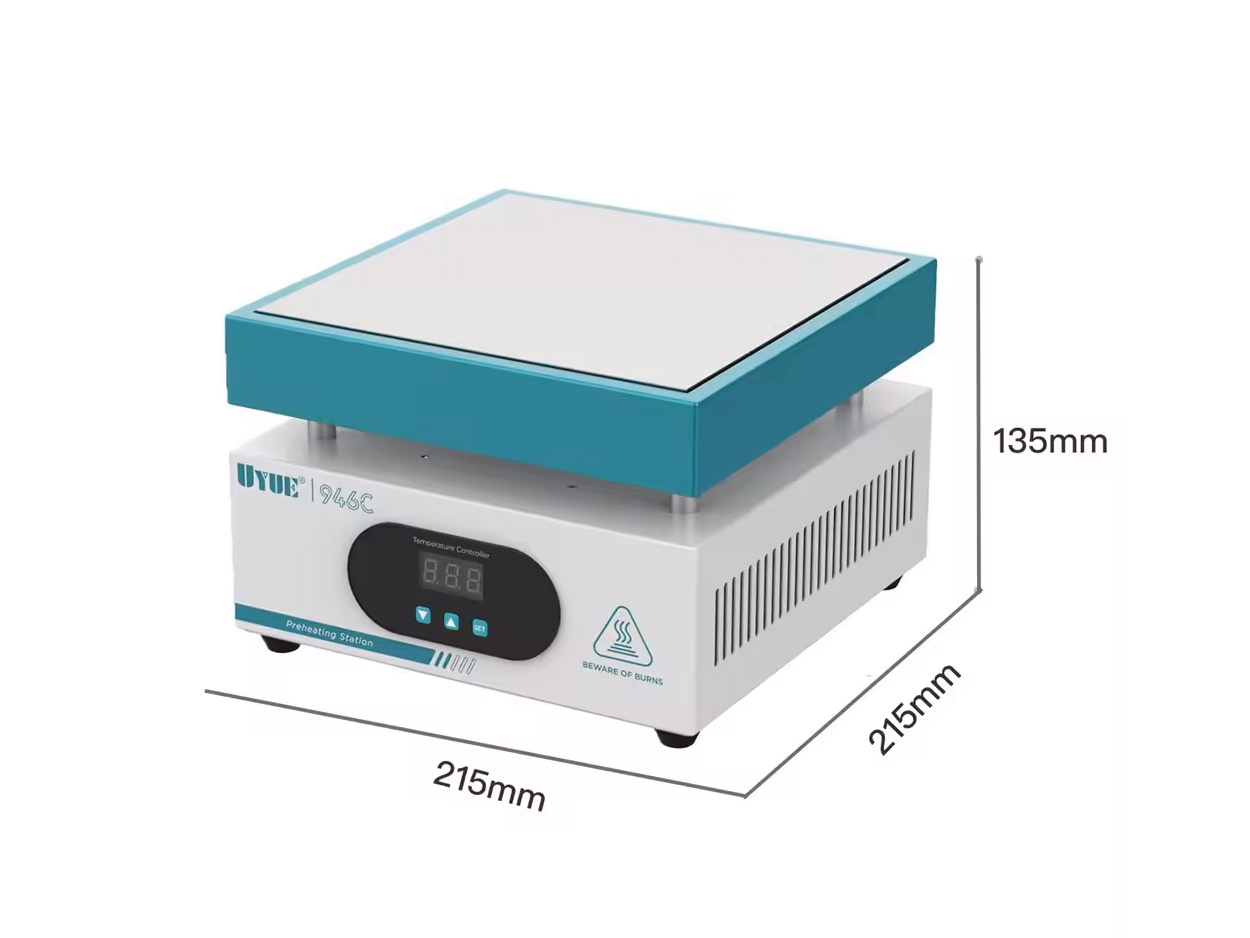

Abmessungen (Breite - Höhe - Tiefe) [mm]215-150-215 mm
Versorgungsspannung230/50Hz
Gewicht der Verpackung [kg]:3.3 kg
Weitere Parameter
Vorheizen
Heizungsbereich200 x 200 mm
Temperaturanzeigedigital (Anzeige)
Temperaturkontrolledigital (Drucktasten)
Abmessungen (Breite - Höhe - Tiefe) [mm]215-150-215 mm
Versorgungsspannung230/50Hz
Gewicht der Verpackung [kg]:3.3 kg
Kompaktes Vorheizgerät Kaisi K-812 für die direkte Kontakterwärmung von Touchscreens von Mobiltelefonen (Samsung, HTC, LG, iPhone, Nokia, Microsoft, Huawei,...) und Tablets mit kleinerer Diagonale zwecks deren Demontage und Austausch. Durch die Erwärmung wird der Klebstoff, der die Abdeckfolien mit dem LCD-Panel verbindet, gelockert, und das Entfernen von gerissenen Abdeckfolien ohne Beschädigung des LCD-Panels selbst ist viel einfacher und die Erfolgsquote des Verfahrens ist wesentlich höher. Im Vergleich zu einer herkömmlichen Heißluftpistole, die am häufigsten zum Aufheizen eines Bildschirms verwendet wird, ist die Verwendung einer Heißluftpistole für LCD-Bildschirme wesentlich schonender, da es nicht zu Temperaturüberschreitungen durch ungleichmäßige Wärmezufuhr kommt. Die Wärme wird gleichmäßig verteilt und jeder Teil des Displays hat die gewählte Temperatur. Das Vorheizen kann auch zum Erwärmen von Leiterplatten (PCBs) verwendet werden, um die Nacharbeit von BGA-Chips mit Heißluftstationen zu erleichtern. Die Temperatur des Kaisi K-812 kann in zwei festen Werten von 80°C oder 120°C gewählt werden. Die untere für die Erwärmung von LCD-Modulen und die obere für die Vorwärmung von Leiterplatten. Der LCD-Vorwärmer wird mit einem Silikonkissen geliefert, das auf die Heizplatte gelegt wird und als Schutz vor Kratzern auf dem Telefon oder Tablet dient, während es Unebenheiten zwischen dem Rahmen und dem Glas der Telefonabdeckung ausgleicht. Die Größe der Heizplatte beträgt 13x18cm und kann für Geräte mit Displays bis zu 6 Zoll verwendet werden. Die gesamte Wärmestation ist aus Metall.
175,31 € / St. 147,32 € ohne MwSt
vorrätig2-5 St.
Code:
101996

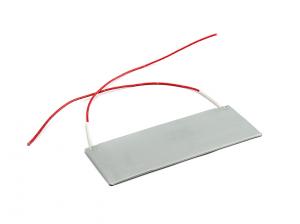

Ersatzheizelement TYP1 für Kontaktvorwärmer der Serie 946(946M, 946D, 946C, 94A II) Es gibt drei Typen von Vorwärmer-Heizelementen für die Stationen der Serie 946, daher bitte vor dem Kauf prüfen, welcher Typ benötigt wird.
36,66 € / St. 30,80 € ohne MwSt
vorrätig6-25 St.
Code:
100714

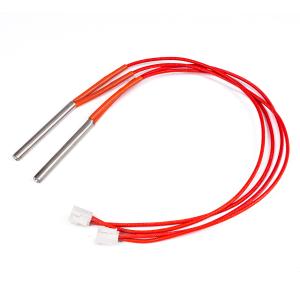

Ersatzheizelement TYP2 für Kontaktvorwärmer der Serie 946(946M, 946D, 946C, 94A II) Es gibt drei Typen von Vorwärmer-Heizelementen für die Stationen der Serie 946, daher bitte vor dem Kauf prüfen, welcher Typ benötigt wird.
