Monitor/Tester zur Kapazitätsmessung und Überwachung des Batteriezustands. DT24 - 100A / 278V DC mit Bluetooth

Das DT24-Modul wird zur Echtzeitüberwachung des Batterieladezustands und zur Messung der Strom- und Spannungsaufnahme verwendet. Das Monitoring kann vor allem zur Überwachung des Lade- und Entnahmestatus von kleineren Solar-, Wind- oder Wasserkraftanlagen eingesetzt werden. Darüber hinaus kann das Überwachungssystem über Bluetooth mit einem Mobiltelefon, Tablet oder Windows-PC verbunden werden, um alle Informationen aus der Ferne zu überwachen.


Das Atorch DT-24 Modul zeichnet Daten über Spannung, Strom und Innenwiderstand auf, aus denen es die Leistung berechnet und den Ladezustand der Batterie grafisch darstellt. Im Paket enthalten ist ein externer Temperatursensor, der, wenn er an das Modul angeschlossen ist, die Temperatur der angeschlossenen Batterie überwachen kann. Es gibt auch eine Alarmfunktion, die Sie mit einem akustischen Signal auf eine Unter- oder Überspannung der Batterien aufmerksam machen kann (beide Werte sind im Menü des Testers einstellbar).

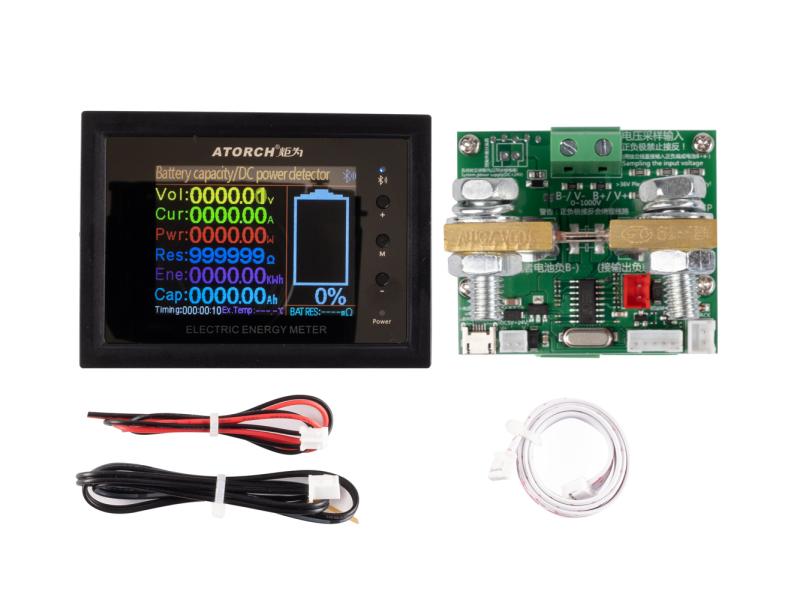

Das gesamte System besteht aus zwei Teilen, einem großen Grafikdisplay mit Bedientasten, das Folgendes anzeigt: Gleichspannung (V), Strom (A), Leistung (W), Innenwiderstand (R), Gesamtenergie (Wh), Kapazität (Ah), Temperatur (externer Sensor), Gesamtentladezeit. Der zweite Teil ist die Leiterplatte mit der Elektronik und den Anschlüssen für den Anschluss der Batterie, der Last (Gerät, Wechselrichter), der Stromversorgung und des Temperaturfühlers. Das Modul kann über einen Micro-USB-Anschluss oder über einen zweipoligen Anschluss mit Strom versorgt werden, an den eine 5-24-V-Gleichstromversorgung angeschlossen werden kann.

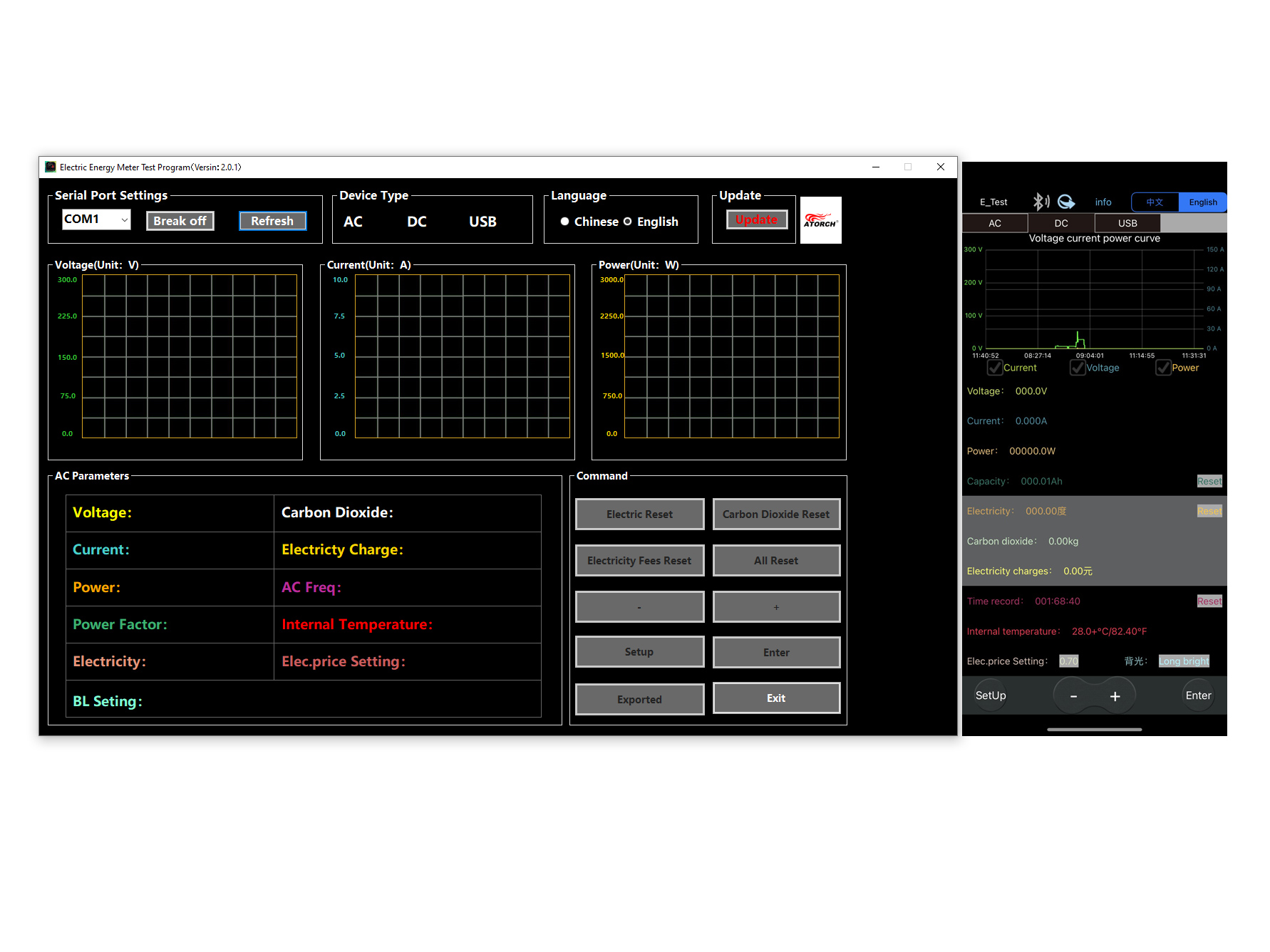

DasModul kann über Bluetooth mit einem Windows-PC, einem Android-Telefon (5.0 und höher) oder einem iOS-Gerät (IPhone) verbunden werden. Die Anwendung kann dann die Messwerte genau wie das Modul selbst anzeigen und ermöglicht außerdem den Export der Messdaten im Zeitverlauf als .txt-Datei.

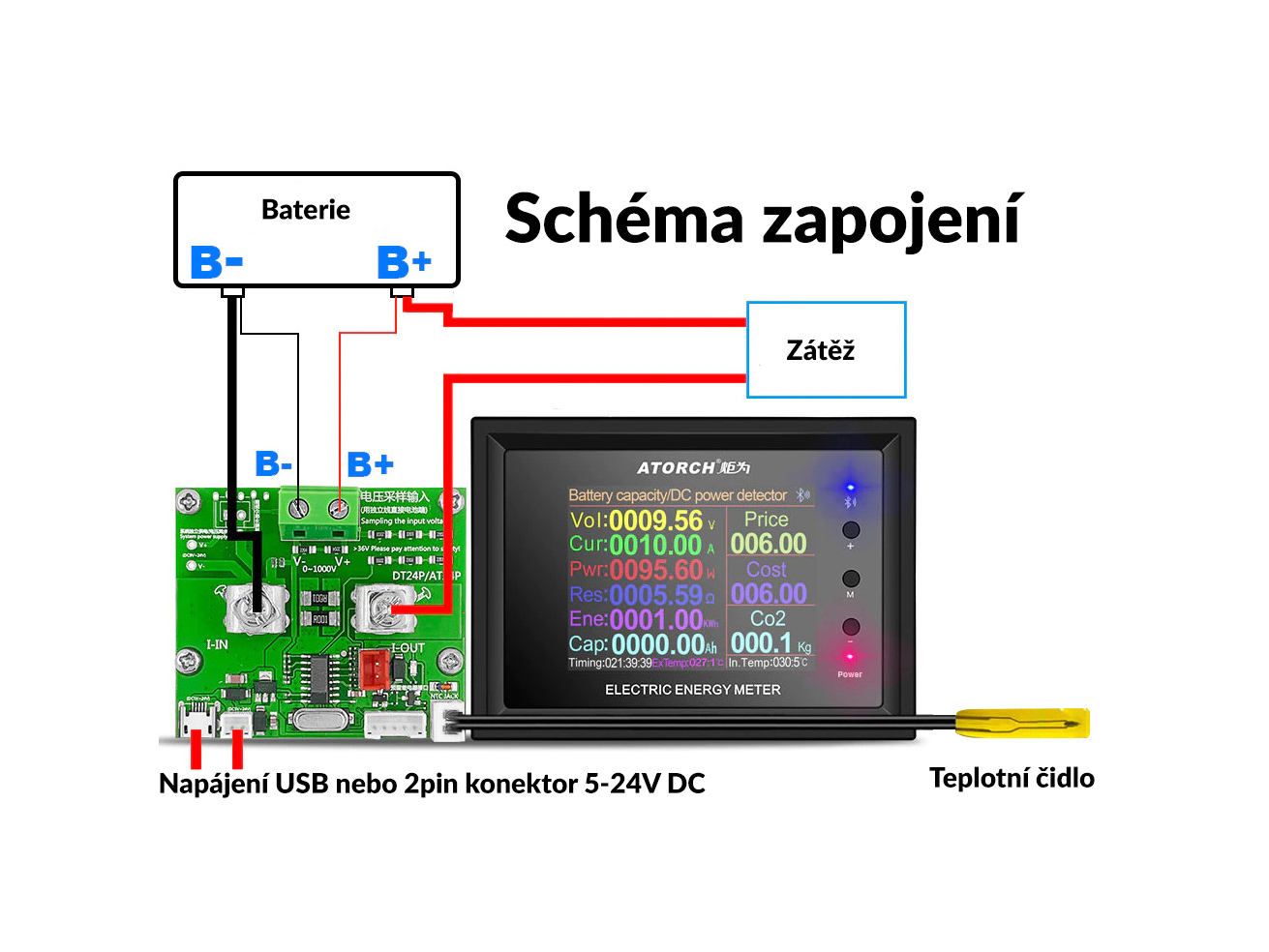

Sie können den Schaltplan in der Bildergalerie neben dem Produkt sehen.

Der Tester eignet sich besonders für Blei-Säure- und Gel-Batterien, bei denen die Spannung der einzelnen Zellen nicht ausgeglichen werden muss, wie es bei Li-Ionen-Batterien der Fall ist.

Das Modul unterscheidet nicht die Richtung des Stromflusses.

Der Tester misst nicht die einzelnen Zellen der Batterie, sondern misst und prüft die Batterie als Ganzes.

Das Gerät muss fachgerecht installiert werden.

Die maximale Belastung des Prüfgeräts beträgt 278V DC / 100A.

Beispiel für den Export des Datensatzes in .txt
Zeit Spannung(V) Strom(A) Leistung(W)
19:39:06 27,8 28,16 782,848
19:39:07 27,8 28,29 786,462
19:39:08 27,8 28,26 785,628

Lieferumfang: DT24-Tester, Kabelbaum
Parameter
Maximale Spannung 278V DC
Maximaler Strom 100A
Stromversorgung micro USB / 2poliger Stecker 5-24V DC
Bluetooth Windows, Andorid, iOS
Anzeige Grafik, Farbe 48x36mm
Lochgröße für die Montage des Displays in der Tafel 76x53mm
Gesamtgröße des Moduls mit Display einschließlich des Rahmens 76x53x17mm BxHxT
Leiterplattenabmessungen mit Elektronik 58x50x36mm BxHxT (Höhe ist inklusive 10mm Abstand angegeben)
Gesamtgewicht 130g
Gewicht der Verpackung [kg]:0.22 kg
Weitere Parameter
Maximale Spannung 278V DC
Maximaler Strom 100A
Stromversorgung micro USB / 2poliger Stecker 5-24V DC
Bluetooth Windows, Andorid, iOS
Anzeige Grafik, Farbe 48x36mm
Lochgröße für die Montage des Displays in der Tafel 76x53mm
Gesamtgröße des Moduls mit Display einschließlich des Rahmens 76x53x17mm BxHxT
Leiterplattenabmessungen mit Elektronik 58x50x36mm BxHxT (Höhe ist inklusive 10mm Abstand angegeben)
Gesamtgewicht 130g
Gewicht der Verpackung [kg]:0.22 kg
