DT24 Batteriekapazitätstester zur Messung der Kapazität von wiederaufladbaren Zellen mit Bluetooth-Überwachung.

Das Modul misst die Kapazität aller Arten vonNiMH-, NiCd-, NiZn-, Li-Ion-, Li-Pol- und Pb-Batterien bis zu 278 V genau. Damit lässt sich die Kapazität von z. B. Blei-Säure-Batterien für Autos, Li-Ionen-Zellen für Werkzeuge und Elektrofahrzeuge leicht bestimmen. oder die Kapazität spezieller Batteriepakete für Solarkraftwerke zu testen.

Im Prinzip funktioniert das Modul, indem es eine vollständig geladene Zelle/Batterie mit Hilfe einer angeschlossenen Last entlädt und Daten über Spannung, Strom und Innenwiderstand anzeigt und aufzeichnet, woraus es die anschließende Kapazität berechnet. Das Modul verfügt über einen externen Temperatursensor, der die Temperatur der sich entladenden Batterie überwachen kann, sowie über eine integrierte Alarmfunktion, die mit einem akustischen Signal auf eine Unter- oder Überspannung der Batterien hinweist (beide Werte sind im Menü des Testers einstellbar).

Das Modul besteht aus zwei Teilen, einem großen Grafikdisplay mit Bedientasten, das Folgendes anzeigt: Gleichspannung (V), Strom (A), Leistung (W), Innenwiderstand (R), Gesamtenergie (Wh), Kapazität (Ah), Temperatur (externer Sensor), Gesamtentladezeit. Der zweite Teil ist die Leiterplatte mit der Elektronik und den Anschlüssen für Batterie, Last, Strom und Temperatursensoren. Das Modul kann über einen Micro-USB-Anschluss oder über einen zweipoligen Anschluss mit Strom versorgt werden, an den eine 5-24-V-Gleichstromversorgung angeschlossen werden kann.

DerTester kann über Bluetooth mit einem Windows-PC, einem Android-Telefon (5.0 und höher) oder einem iOS-Gerät (IPhone) verbunden werden. Die Anwendung kann dann alle Werte genau wie das Modul selbst anzeigen und einstellen und ermöglicht außerdem den Export von Messdaten im Zeitverlauf im .xls-Format (Excel).

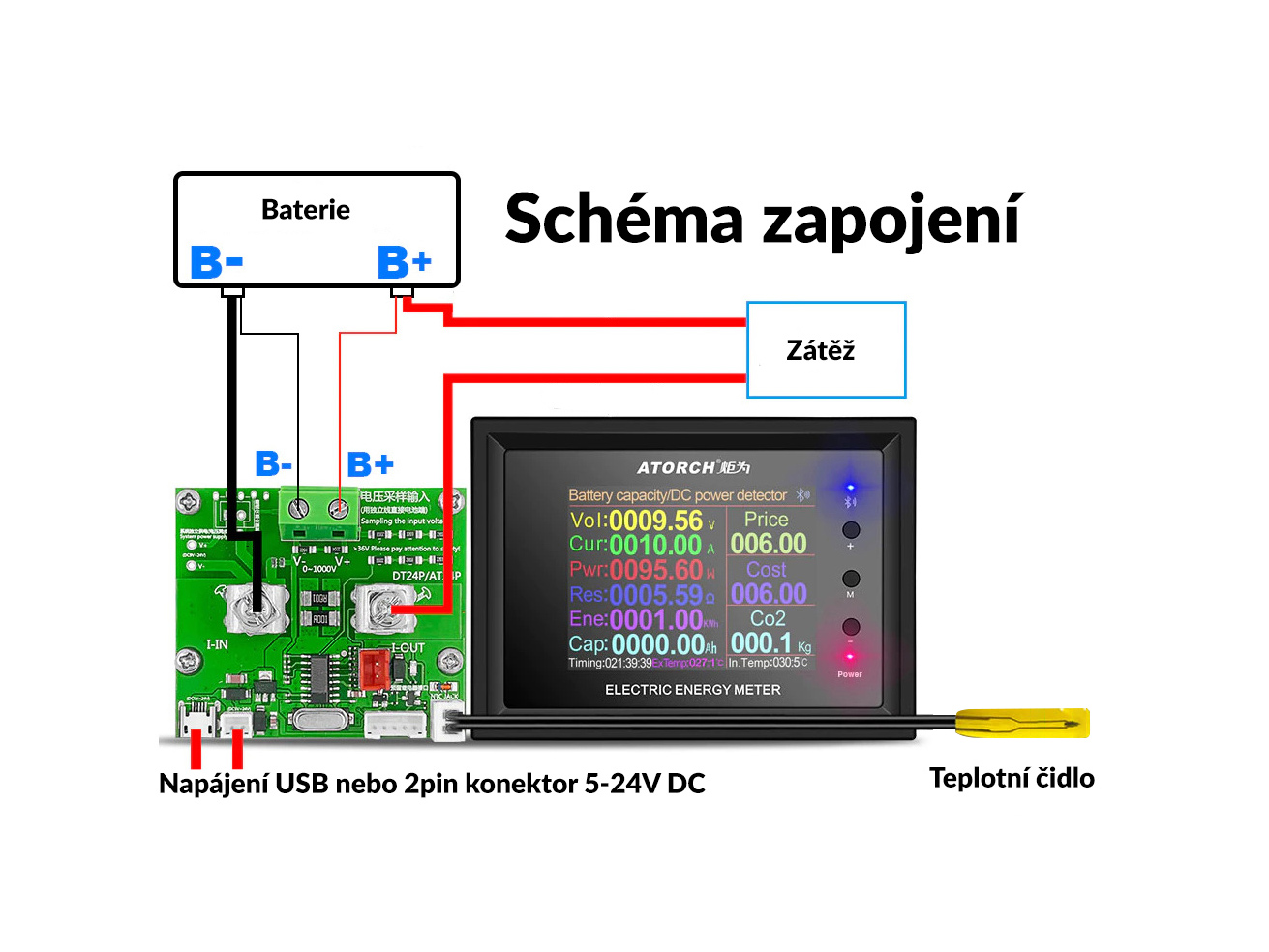

Sie können den Schaltplan in der Bildergalerie neben dem Produkt sehen.

Das Gerät wird nicht als funktionsfähige Einheit verkauft und erfordert eine fachgerechte Montage. Die Verpackung enthält keine ohmsche Last, die vom Benutzer je nach Spannung und Entladestrom der Batterie ausgewählt wird.

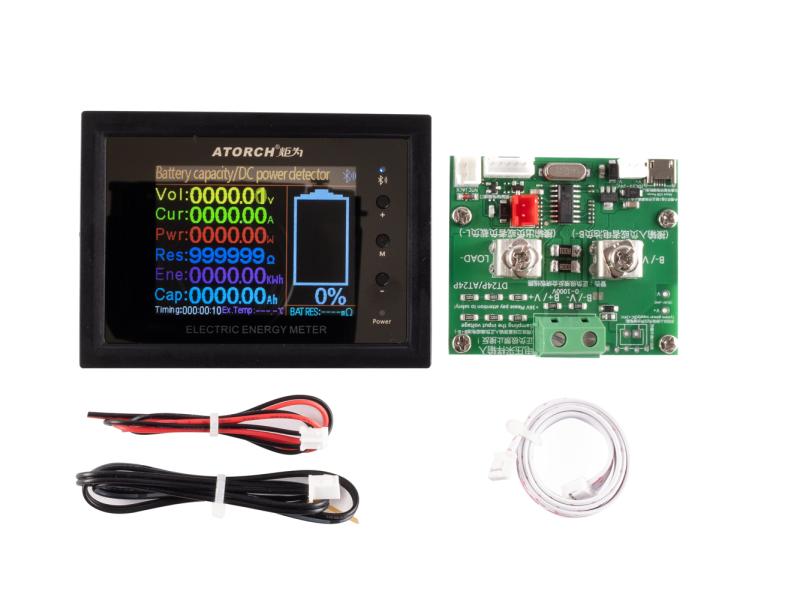

DT24-Tester, Kabelbaum
