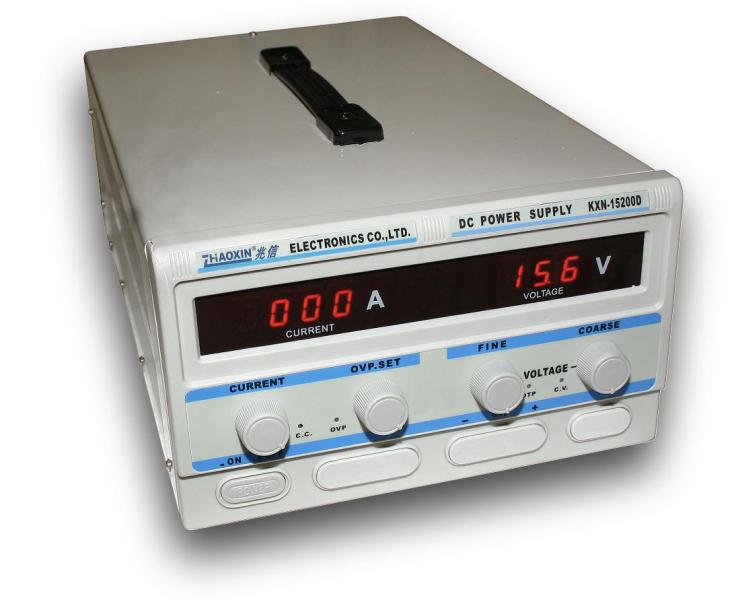

Extrem leistungsfähiges 0-15V/200A geregeltes Impuls-Labornetzteil mit Digitalanzeige für beide Größen, Stromgrenzwertanzeige und OVP (Over Voltage Protection), OCP (Over Current Protection, OHP (Over Heat Protection) Schutz. Es handelt sich um ein Schaltnetzteil und ist daher nicht annähernd so schwer wie andere Netzteile gleicher Leistung, die mit einem klassischen Transformator ausgestattet sind.
weitere Argumente für gepulste Stromversorgungen sind die geringere thermische Verlustleistung und die im Vergleich zu linearen Stromversorgungen viel schnellere Reaktion, d.h. eine hohe Stabilität der Ausgangsspannung.

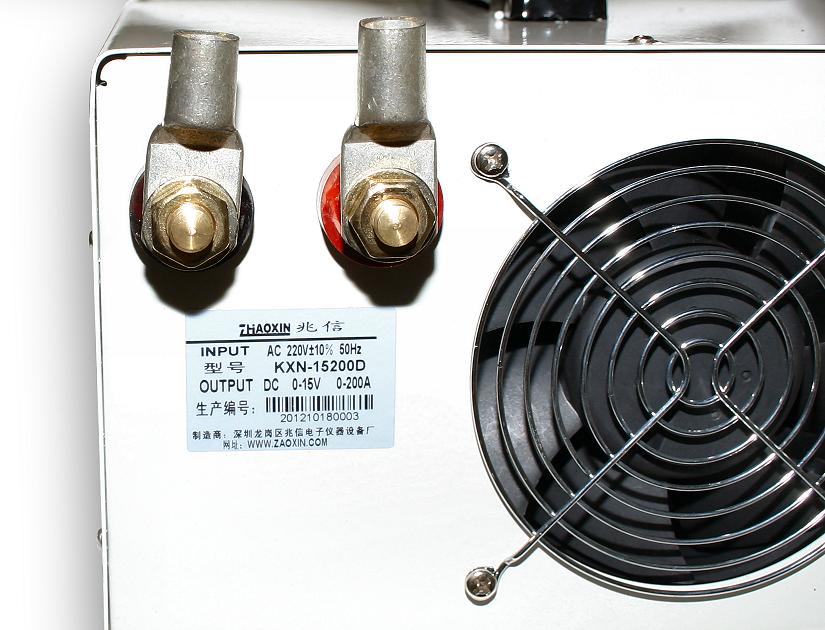

Die robusten, vergoldeten Schraubanschlüsse (M17) an der Rückseite des Netzteilgehäuses dienen zum Anschluss großer Stromlasten. Das Netzteil ist mit einer aktiven Kühlung in Form eines Lüfters mit großen Schaufeln ausgestattet, dessen Geschwindigkeit dynamisch in Abhängigkeit von der Temperatur der stabilisierenden Schaltelemente geregelt wird.
Das stabilisierte Netzteil hat eine Ausgangsleistung von 3 kW und ist in der Lage, eine stabile Spannung an den Ausgangsklemmen im vollen Regelbereich (0-15 V) bis zur Last aufrechtzuerhalten, was einem Widerstand von 0,075 Ohm entspricht. Achtung - das Netzteil muss an einen 230V-Stromkreis angeschlossen werden, der durch einen 16A-Schutzschalter abgesichert ist. Ein 10-A-Schutzschalter würde es nicht erlauben, die volle Leistung des Netzteils zu nutzen, d. h. 200 A Verbrauch bei einer stabilisierten Spannung von 15 V an den Ausgangsklemmen.
Parameter
Quelle im Labor |
---|
Art der Quelle | geschaltet |
Verbinden mit einem Computer | nein |
Quellmodus | CV (Konstante Spannung)CC (Konstantstrom) |
Messgeräte | digital |
Genauigkeit der Spannungsmessung | ± 1 % |
Genauigkeit der Strommessung | ± 1 % |
Restwelligkeit der Spannung | < 0,5% Vout |
Galvanische Trennung vom Netz | ja |
Isolationswiderstand | > 20MΩ |
Versorgungsspannung | 230V/50Hz |
Abmessungen (Breite - Höhe - Tiefe) [mm] | 260-160-350 mm |
Gewicht der Verpackung [kg]: | 11.8 kg |
Weitere Parameter
Quelle im Labor |
---|
Art der Quelle | geschaltet |
Verbinden mit einem Computer | nein |
Quellmodus | CV (Konstante Spannung)CC (Konstantstrom) |
Messgeräte | digital |
Genauigkeit der Spannungsmessung | ± 1 % |
Genauigkeit der Strommessung | ± 1 % |
Restwelligkeit der Spannung | < 0,5% Vout |
Galvanische Trennung vom Netz | ja |
Isolationswiderstand | > 20MΩ |
Versorgungsspannung | 230V/50Hz |
Abmessungen (Breite - Höhe - Tiefe) [mm] | 260-160-350 mm |
Gewicht der Verpackung [kg]: | 11.8 kg |
