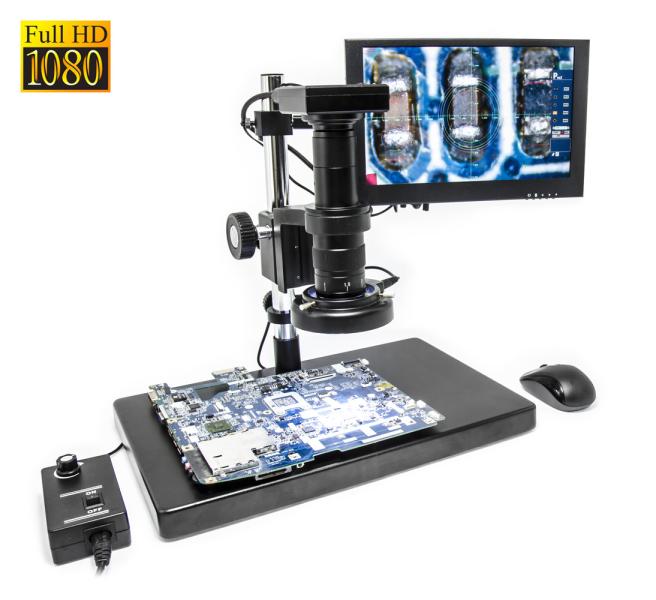

ALL-IN-ONE 16-130x Mikroskopsystem mit SMART Kamera, FullHD LCD AH-VA Monitor in Industriequalität und einstellbarer LED-Beleuchtung für das Objektiv.

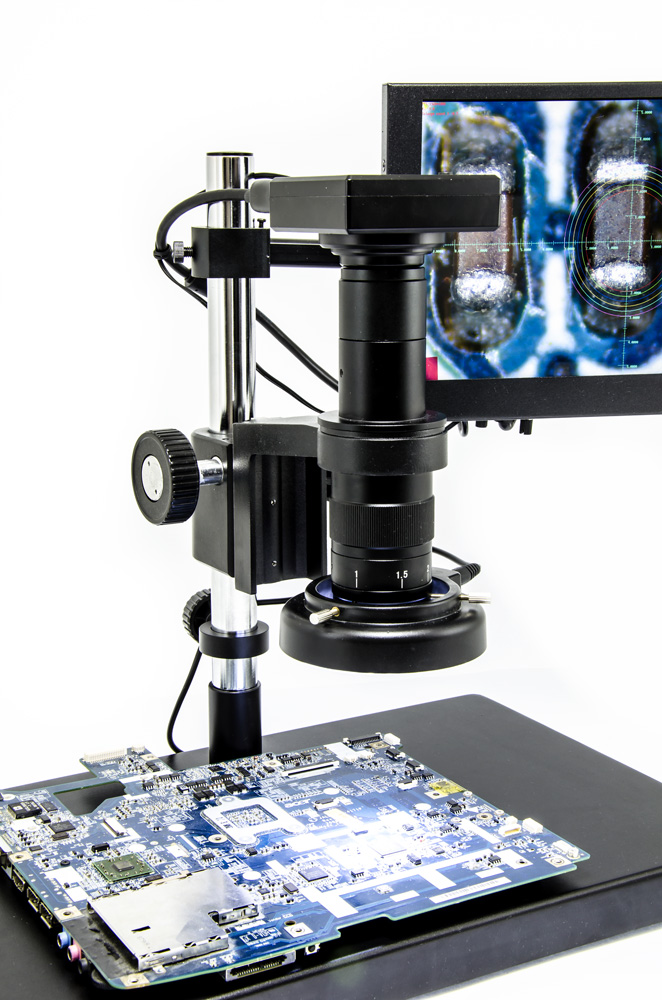

Die Mikroskopoptik ist zusammen mit der Kamera auf einem
robusten, professionellen elektronischen Mikroskoptisch aus Metall montiert, mit dem das Mikroskop auf und ab bewegt und um seine Achse gedreht werden kann. Das Stativ hat eine große Arbeitsfläche von 378x245mm, auf der jede Leiterplatte platziert werden kann
. Die Vergrößerung des Mikroskops beträgt 16-130x.
Die Optik des Mikroskops hat eine Vergrößerung von 16-130x bei einem Betrachtungsabstand von ca. 10cm.
Hinweis - die Vergrößerung bezieht sich auf das mitgelieferte 10,1" HDMI-Display.
Es ist auch möglich, Aufsätze zu kaufen, die die Vergrößerung auf
34-260x oder
64-520x vervielfachen, aber mit diesen Aufsätzen kann die mitgelieferte Beleuchtung nicht verwendet werden und das Objekt unter dem Mikroskop muss extern beleuchtet werden, da das Bild mit der mitgelieferten Beleuchtung zu dunkel ist.
Das Mikroskop verfügt über eine digitale
SMART-Kamera mit einer hohen FullHD-Auflösung von 1080p (1920x1080px), die über ein eigenes
Betriebssystem verfügt, das über eine USB-Maus gesteuert wird - für dieses Modell liefern wir eine Genius-Funkmaus. Die Kamera verfügt über zwei USB-Ports, einen für den Anschluss von Steuerperipheriegeräten und den anderen für den Anschluss eines Speichergeräts (Flash-Laufwerk,..).

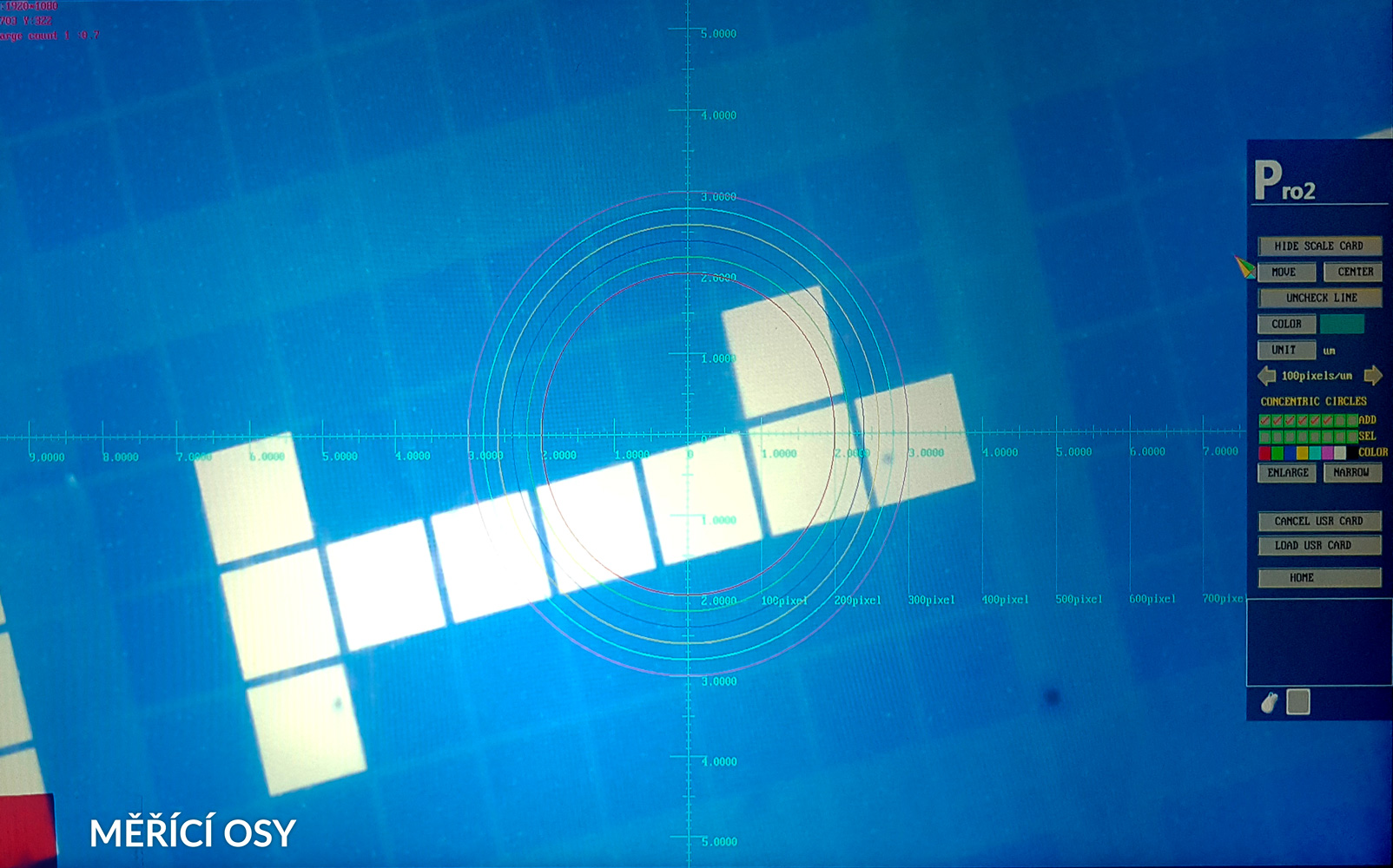

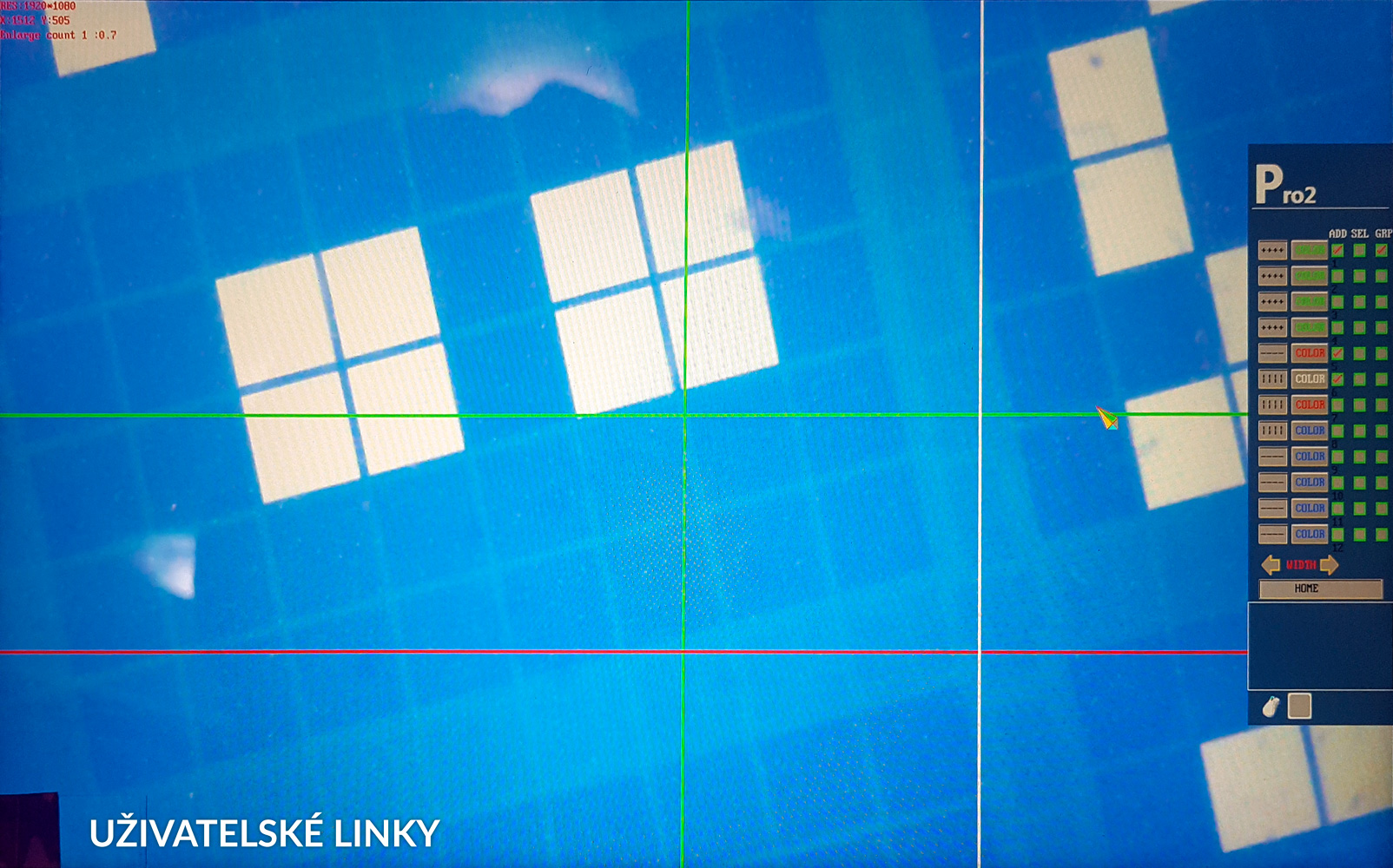

Das System ermöglicht Messungen einschließlich Maßstabskalibrierung. Es gibt benutzerdefinierte Linien (horizontal, vertikal und Kreuze), die es zum Beispiel ermöglichen, das beobachtete Objekt im Rahmen für genaue Screenshots zu positionieren. Außerdem gibt es einen Linealmodus (X, Y und Durchmesser). Natürlich sind auch erweiterte Bildeinstellungen möglich. Das Menü kann durch einen Rechtsklick ausgeblendet werden, um den gesamten Bildbereich zu nutzen. Es ist möglich, zu zeichnen, Formen und geometrische Formen in verschiedenen Farben in das Bild einzufügen, um z.B. Produktfehler zu markieren. Die Kamera nimmt Videos in FullHD auf. Das gesamte System kann mit einer Computermaus mit USB gesteuert werden, die direkt an das Mikroskop angeschlossen werden kann.
Der Monitor ist direkt auf der Stativstange der Struktur montiert, so dass alle Teile des Mikroskops eine kompakte Einheit bilden, die nicht mehr Platz auf dem Tisch einnimmt als nötig (der Monitor kann auf dem Stativ verbleiben).
Für eine perfekte Ausleuchtung der Bildfläche sorgt eine
kreisförmige LED-Lampe, die helles weißes Licht ausstrahlt, um die Farbtöne der Objekte zu erhalten. In Verbindung mit dem empfindlichen Sensor der Kamera sorgt sie selbst bei maximaler Vergrößerung für eine ausreichende Ausleuchtung, ohne dass das Bildrauschen deutlich zunimmt. Legen Sie einfach das zu betrachtende oder zu reparierende Teil unter das Objektiv, schalten Sie das Gerät ein, stellen Sie den Drehschalter auf die gewünschte Brennweite ein und schärfen Sie mit dem Schalter an der Objektivhalterung.
Die Optik ist in der Lage, aus einigen Zentimetern Entfernung zu fokussieren, so dass Sie unter dem Objektivkopf
viel Platz zum Arbeiten haben (Löten, Testpunktoperationen, Trennen von Verbindungen auf der Platine...).
Das gleiche Mikroskop ist auch mit einer
3D-Optik erhältlich, die eine einzigartige Seitenansicht ermöglicht.
Video-Demonstration:
Die notwendigen Stromadapter und Kabel sind im Lieferumfang enthalten (2x 12V Adapter + Beleuchtungskabel)
Parameter
USB-Ausgang für Datenspeicherung auf Flash-Speicher | |
Mikroskop: |
|
Abmessungen der Grundplatte |
370 × 245 mm |
Länge des Ständers |
32 cm |
Vergrößern |
16-130x |
Betrachtungsabstand |
90-100mm (mit 1x, 2x Verlängerungen bleibt der Betrachtungsabstand derselbe) |
Erweiterbar auf 34-260x Zoom mit 1X Makrovorsatz |
|
Erweiterbar auf 64-520x-Zoom mit 2X-Makrovorsatz |
|
Monitor: |
|
10,1" 1920x1080px LCD/TFT-Farbbildschirm AH-VA |
|
Monitor-Halterung: |
|
Für die Montage des LCD auf einem Ständer mit einem maximalen Durchmesser von 25 mm |
|
SMART FHD-Kamera: |
|
Stromversorgung |
12V |
Ausgang |
HDMI, VGA |
Sensor-Auflösung |
1920 × 1080 |
Weißabgleich |
automatisch |
2x USB (Flash-Laufwerk + Maus) |
|
Maus: |
Optisch kabellos (Genius) |
Beleuchtung: |
|
Lichtquelle |
56x weiße LED |
Innerer Durchmesser |
60mm |
Äußerer Durchmesser |
95 mm |
Stromzufuhr |
230V/50Hz |
Dimmbar |
|
Gewicht der Verpackung [kg]: | 6 kg |
