Digitaler PID-Regler CH502FK02, Thermostat bis zu 400°C

Digitaler PID-Regler CH502FK02 0 - 400°C

Neu

Der CH502FK02 ist ein voll programmierbarer PID-Regler/Thermostat für die präzise Temperaturregelung im Bereich von 0 bis 400°C. Er ist besonders nützlich für Industrie- und Laboranwendungen wie die Temperaturregelung in Trockenöfen, fortsetzung des Textes

Produkt-Code:

104866

Varianten:

vorrätig (6-25 St.)

Preis mit Mehrwertsteuer Preis ohne Mehrwertsteuer

41,39 € 34,78 €

St.

Der CH502FK02 ist ein voll programmierbarer PID-Regler/Thermostat für die präzise Temperaturregelung im Bereich von 0 bis 400°C. Er ist besonders nützlich für Industrie- und Laboranwendungen wie die Temperaturregelung in Trockenöfen, Glüh- und Aushärteöfen, Drucköfen oder für die Regelung von Heizelementen in Heimräucherungen, 3D-Druckern oder Entwicklungsprototypen. Dank seiner Vielseitigkeit eignet sich das Gerät auch für Hobbyanwendungen, bei denen eine stabile und präzise Temperaturregelung erforderlich ist.

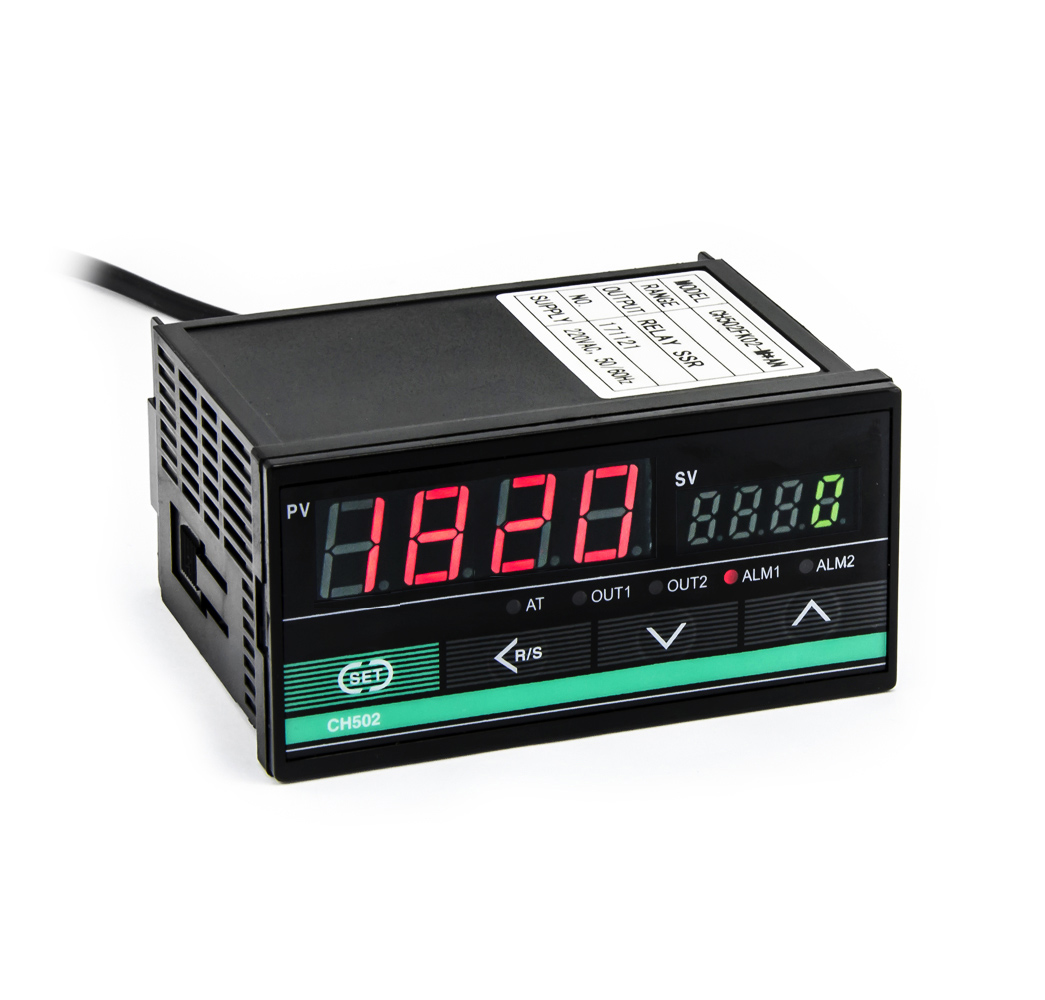

Das Gerät ist mit zwei übersichtlichen LED-Anzeigen ausgestattet, die eine gleichzeitige Anzeige der aktuell gemessenen und der eingestellten Temperatur ermöglichen. Die kompakte Bauweise ermöglicht den einfachen Einbau in eine DIN 1/8-Schalttafel (Einbaulochgröße 92 × 45 mm), wobei die mitgelieferten Seitenklammern für einen festen Sitz sorgen.

Der Regler unterstützt einen vollautomatischen PID-Modus mit der Möglichkeit, die Autotune-Funktion zu nutzen, die die Regelparameter - Proportionalität, Integrations- und Vorhaltezeit und Zykluslänge - selbst optimiert. Bei einfacheren Anwendungen kann auch der klassische Zwei-Zustands-Modus (Thermostat ON/OFF) verwendet werden.

Am Ausgang stehen ein schaltender Relaiskontakt und ein 12-V-Spannungssignal für die Steuerung von Halbleiterrelais (SSR) zur Verfügung . Außerdem gibt es einen Alarmausgang (ALARM1) mit einem separaten Schaltrelais. Der Ausgangsstatus, die Alarmaktivierung und die Autotune-Funktion werden durch Status-LEDs auf der Frontplatte angezeigt.

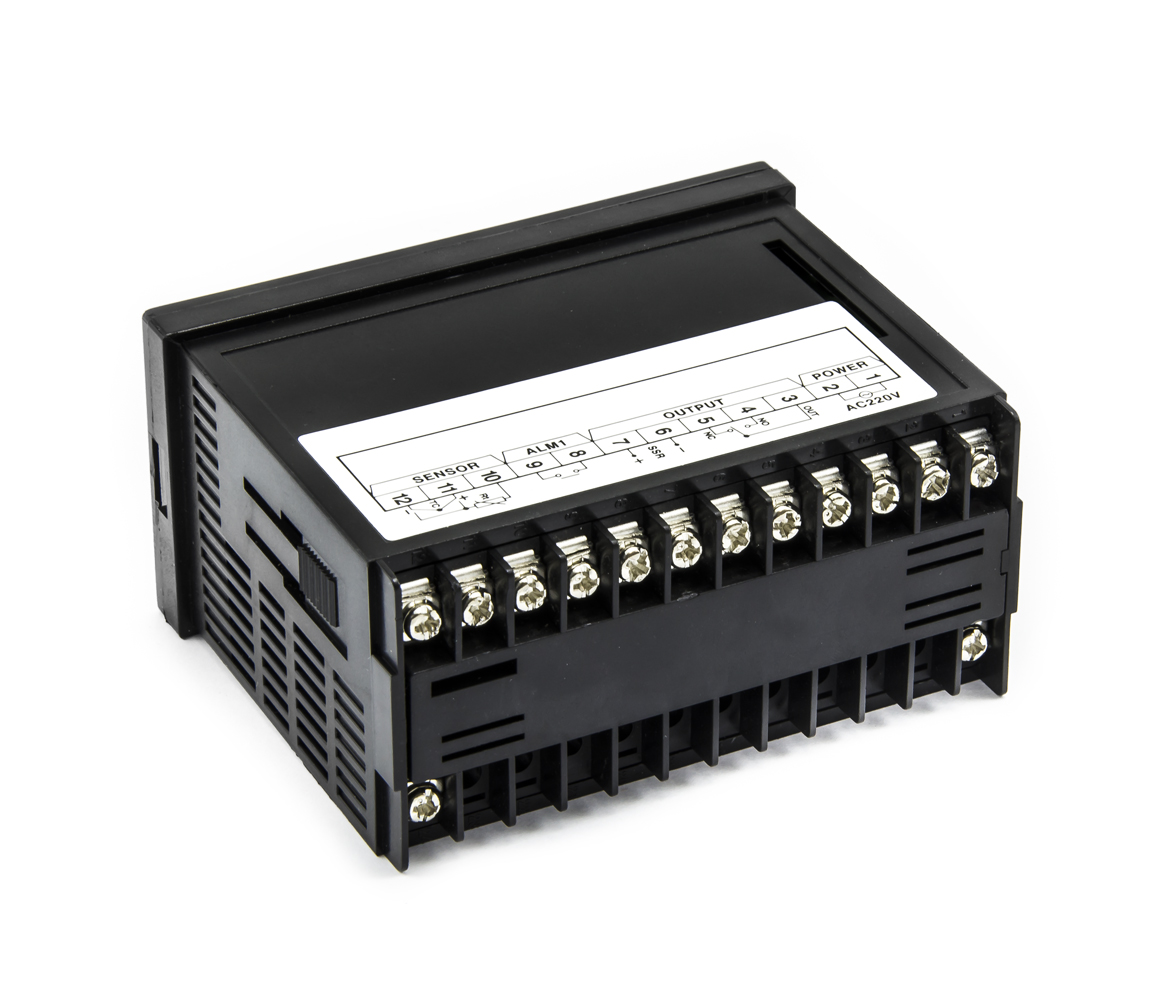

Auf der Rückseite des PID-Reglers befindet sich eine Schraubklemmenleiste für die Strom-/Eingangs- und Ausgangsanschlüsse.

Der Regler arbeitet mit einem Thermoelement vom Typ K, das für einen Temperaturbereich von bis zu 400°C ausgelegt ist. Der Sensor ist nicht im Lieferumfang enthalten und muss separat erworben werden, eine Reihe von Typ K Thermoelementen in verschiedenen Ausführungen finden Sie in unserem Shop .

Zum Schutz vor ungewollten Änderungen bietet das Gerät die Möglichkeit, die Konfiguration mit programmierbaren Sperren zu sichern.

Damit ist der CH502FK02 die ideale Lösung für alle, die die Temperatur in Maschinen-, Prozess- und Entwicklungsabläufen zuverlässig und genau regeln müssen.

Lieferumfang: PID-Regler CH502FK02 0 bis 400 °C

Eingabe:
Thermoelement	typ K 0 bis 400 °C
Ausgänge:
Relais-Schaltkontakt	5A/250V AC, 6A/125V AC
Ausgang für SSR-Steuerung	12V, max. 35 mA
Ausgang für ALARM1	relais-Schaltkontakt
Spannungsversorgung	220V AC, 5W
Bohrung für den Einbau	92x45mm (DIN 1/8)
Betriebstemperatur	0-50°C
Luftfeuchtigkeit bei Betrieb	30-80%
Abmessungen	97x48x75mm

Gewicht der Verpackung [kg]:

0.3 kg

Weitere Parameter

Eingabe:
Thermoelement	typ K 0 bis 400 °C
Ausgänge:
Relais-Schaltkontakt	5A/250V AC, 6A/125V AC
Ausgang für SSR-Steuerung	12V, max. 35 mA
Ausgang für ALARM1	relais-Schaltkontakt
Spannungsversorgung	220V AC, 5W
Bohrung für den Einbau	92x45mm (DIN 1/8)
Betriebstemperatur	0-50°C
Luftfeuchtigkeit bei Betrieb	30-80%
Abmessungen	97x48x75mm

Gewicht der Verpackung [kg]:

0.3 kg
