Oberflächenmontierter Ultraschall-Durchflussmesser TUF-2000M

Ultraschall-Durchflussmesser TUF-2000M zur Messung des Durchflusses von Flüssigkeiten in Rohrleitungen und Rohrsystemen.

Der Ultraschall-Durchflussmesser TUF-2000M gehört zur Gruppe der oberflächenmontierten Durchflussmesser, die die Strömung in Rohren durch Messung der fortsetzung des Textes

Produkt-Code:

104257
vorrätig (6-25 St.)
Oberflächenmontierter Ultraschall-Durchflussmesser TUF-2000M 104257 https://www.verpackungsgerate.de/images/produkty/2/4484/ultrazvukovy-prutokomer-pro-povrchovou-montaz-tuf-2000m_1610977800.gif
Cena: 14875.00
Dostupnost: vorrätig 6-25 St.
Preis mit Mehrwertsteuer Preis ohne Mehrwertsteuer
646,74 € 543,48 €
ks
Ultraschall-Durchflussmesser TUF-2000M zur Messung des Durchflusses von Flüssigkeiten in Rohrleitungen und Rohrsystemen.

Der Ultraschall-Durchflussmesser TUF-2000M gehört zur Gruppe der oberflächenmontierten Durchflussmesser, die die Strömung in Rohren durch Messung der Geschwindigkeit des strömenden Mediums mit Hilfe von Ultraschallwandlern auswerten. Das Ultraschallsignal, das sich im strömenden Medium ausbreitet, wird zur Messung der Geschwindigkeit im Rohr verwendet. Mit dem TUF-2000M Durchflussmesser können Sie die Durchflussmenge der Flüssigkeit einfach bestimmen, ohne in das Rohrsystem eingreifen zu müssen. Die Vorteile der Aufputzmontage direkt auf dem Rohrleitungssystem sind 1) niedrige Kosten und geringer Zeitaufwand für die Installation 2) kein Risiko der Beschädigung der Rohrleitung und des anschließenden Austretens von Flüssigkeit 3) keine Unterbrechung des Flüssigkeitsstroms und kein Druckverlust durch die Installation von Sensoren innerhalb der Rohrleitung aufgrund der Aufputzmontage. der Ultraschall-Durchflussmesser für die Oberflächenmontage eignet sich für die Messung aller gängigen Arten von Flüssigkeiten und Chemikalien, die in der Chemie verwendet werden. wasser, Öle, Lösungsmittel usw.

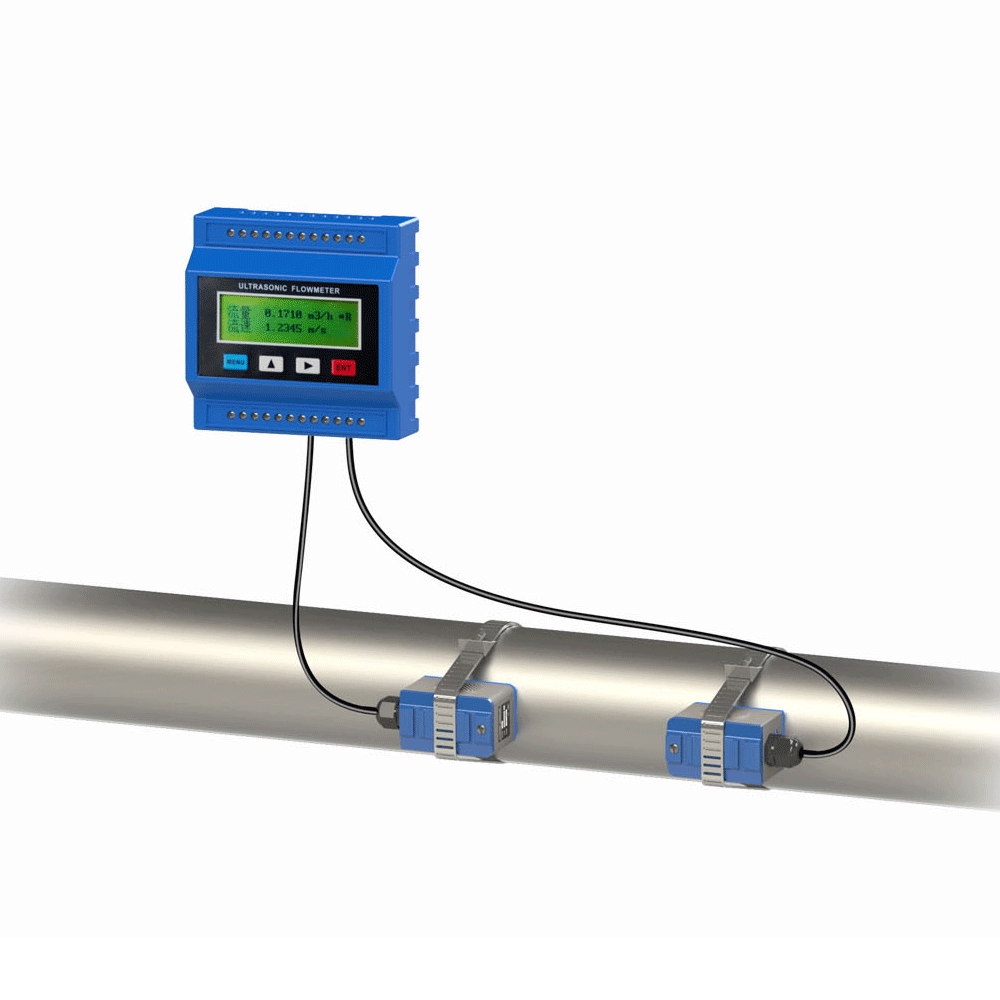

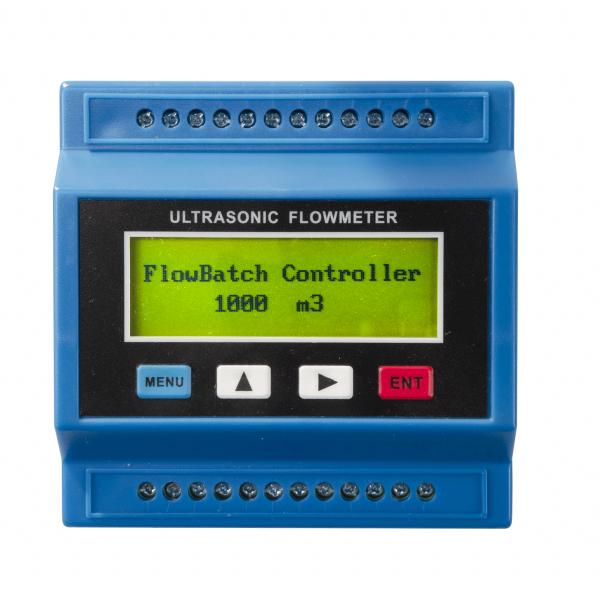

Das System besteht aus einer Steuereinheit und zwei Ultraschallsensoren. Die Steuereinheit mit LCD-Display dient zur Einstellung von Parametern und zur Anzeige von Messwerten, die Bedienung erfolgt über Tasten. Alle Ein- und Ausgänge (Stromversorgung, Sensoren, Kommunikation...) haben eine gemeinsame Schraubklemmleiste. Die Ultraschalleinheiten sind verdrahtet und werden über ein dreiadriges Kabel (10 m Kabel im Lieferumfang enthalten) mit der Steuereinheit verbunden. Das Kabel zu den Sensoren kann dank der Klemmenleiste an der Seite der Steuereinheit und des Sensors je nach Bedarf gekürzt oder verlängert werden. Die Ultraschallwandler werden mit den mitgelieferten Metallringen und dem ebenfalls mitgelieferten Silikondichtmittel am Rohrleitungssystem befestigt.

Eingut eingerichtetes System ermöglicht eine sehr genaue Überwachung des Flüssigkeitsdurchflusses.Für eine korrekte Messung des Flüssigkeitsdurchflusses muss das Steuergerät die grundlegenden Parameter des zu messenden Mediums kennen (Viskosität und Schallausbreitungsgeschwindigkeit in der Flüssigkeit); diese Informationen sind im Internet zu finden. Außerdem hat das System die Werte der gebräuchlichsten Flüssigkeitsarten gespeichert: Wasser, Warmwasser, Seewasser, Kerosin, Benzin, Heizöl, Rohöl, Propan, Butan, Dieselkraftstoff, Motoröl, Erdnussöl, Benzin 90/93, Alkohol. Die Steuereinheit wird mit zwei Ultraschallsensoren des Typs TS-2-HT geliefert, dieauf Rundrohren mit einem Durchmesser von DN15-DN100mm montiert werden können. Die Sensoren können bei Temperaturen von -40 bis 160°C eingesetztwerden. Der Temperaturbereich und der Min/Max-Durchmesser des Rohres bestimmen die Art der verwendeten Sensoren, die bei Bedarf nach Kundenwunsch geändert werden können.derDurchflussmesser ist für die Messung an Rohrleitungen aus folgenden Materialien geeignet: Stahl, Edelstahl, Gusseisen, Kupfer, Aluminium, PVC, Asbest, Glasfaser, andere Materialien können zu Messungenauigkeiten führen. Die Messwerte können in Einheiten angezeigt werden: m3, Liter, Gallonen, Kubikfuß pro Sekunde, Minute, Stunde oder Tag. Neben der Anzeige des aktuellen Messwerts bietet das Gerät auch Datenloggerfunktionen mit MODBUS-Kommunikation, METER-BUS RS485, Warnfunktion für niedrigen oder hohen Flüssigkeitsdurchfluss, drei Analogeingänge, einen 4-20mA Analogausgang. Der Durchflussmesser kann an 2x Ultraschallsensor (im Lieferumfang enthalten) und 2x Temperatursensor PT100 (nicht enthalten) angeschlossen werden. Die Messabweichung beträgt weniger als 1 %. Für die Stromversorgung des Durchflussmessers kann eine Spannung von 8~36VDC oder 10~30VAC verwendet werden. Im Inneren der Steuereinheit befindet sich außerdem eine CR2032 Pufferbatterie, die die Geräteeinstellungen bis zu zwei Jahre lang aufrechterhält, wenn sie von der Stromversorgung getrennt ist.

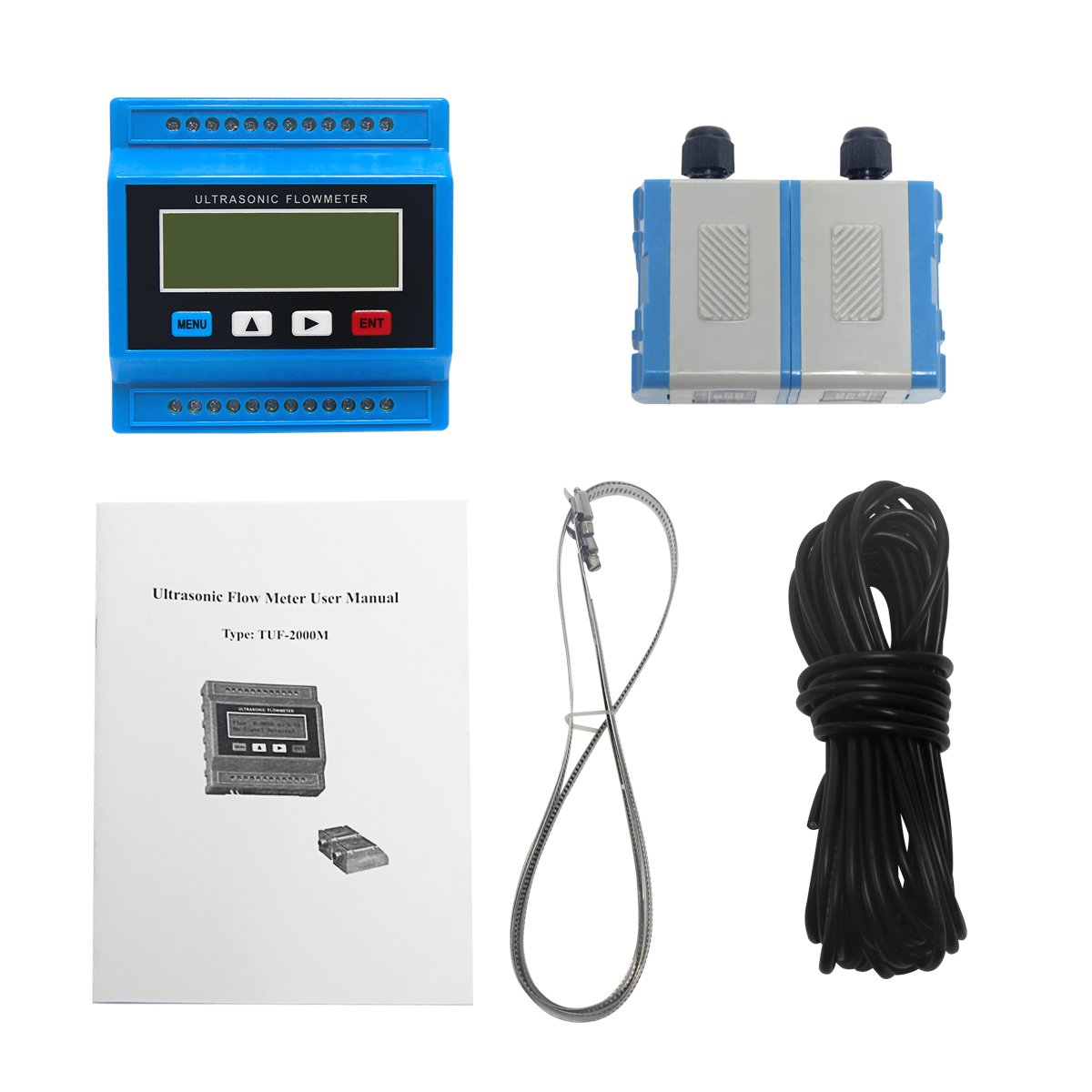

lieferumfang: Steuergerät TUF-2000M, 2x Ultraschallsensor TS-2-HT, Kabel zum Anschluss der Sensoren 10m, Schellen und Silikon zur Befestigung der Sensoren am Rohr.
Parameter
strom 8VDC~36VDC/50mA oder 10VAC~30VAC/50mA
Siehe LCD-Display mit Hintergrundbeleuchtung
Einheiten m3, Liter, Gallonen, Kubikfuß
Eingänge/Ausgänge drei Analogeingänge, ein 4-20mA Analogausgang
Eingang Temperatursensor 2x PT100 (nicht enthalten)
Eingang für Ultraschallsensoren YES (2x drei Drähte)
RS-485-Kommunikation MODBUS, ZÄHLER-BUS
Zum Messen von Flüssigkeiten mit unterschiedlichen Viskositäten
Alarmfunktion YES
Rohrdurchmesser DN15-DN100mm (abhängig von den verwendeten Sensoren)
Temperatur der gemessenen Flüssigkeit -40 bis 160°C (abhängig von den verwendeten Sensoren)
Batterie-Backup JA CR2032
Anschluss von Sensoren, Stromversorgung, Ein- und Ausgängen Klemmleiste
Abmessungen: Steuergerät / Sensor 90x90x36 / 67x26x32mm
Gewicht: Steuergerät / Sensor 180g / 40g
Gewicht der Verpackung [kg]:1 kg
Weitere Parameter
strom 8VDC~36VDC/50mA oder 10VAC~30VAC/50mA
Siehe LCD-Display mit Hintergrundbeleuchtung
Einheiten m3, Liter, Gallonen, Kubikfuß
Eingänge/Ausgänge drei Analogeingänge, ein 4-20mA Analogausgang
Eingang Temperatursensor 2x PT100 (nicht enthalten)
Eingang für Ultraschallsensoren YES (2x drei Drähte)
RS-485-Kommunikation MODBUS, ZÄHLER-BUS
Zum Messen von Flüssigkeiten mit unterschiedlichen Viskositäten
Alarmfunktion YES
Rohrdurchmesser DN15-DN100mm (abhängig von den verwendeten Sensoren)
Temperatur der gemessenen Flüssigkeit -40 bis 160°C (abhängig von den verwendeten Sensoren)
Batterie-Backup JA CR2032
Anschluss von Sensoren, Stromversorgung, Ein- und Ausgängen Klemmleiste
Abmessungen: Steuergerät / Sensor 90x90x36 / 67x26x32mm
Gewicht: Steuergerät / Sensor 180g / 40g
Gewicht der Verpackung [kg]:1 kg
